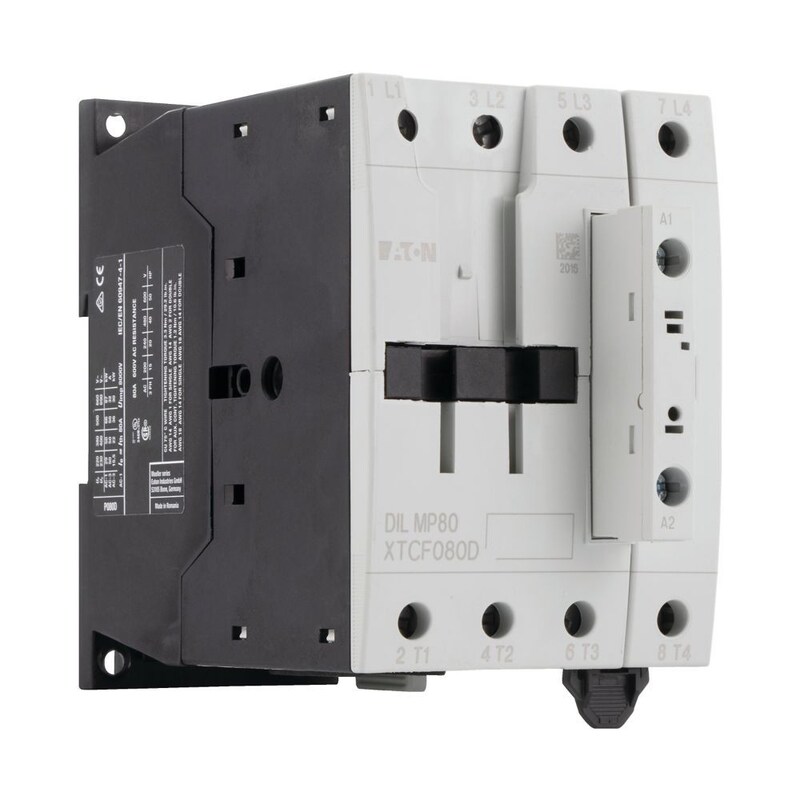

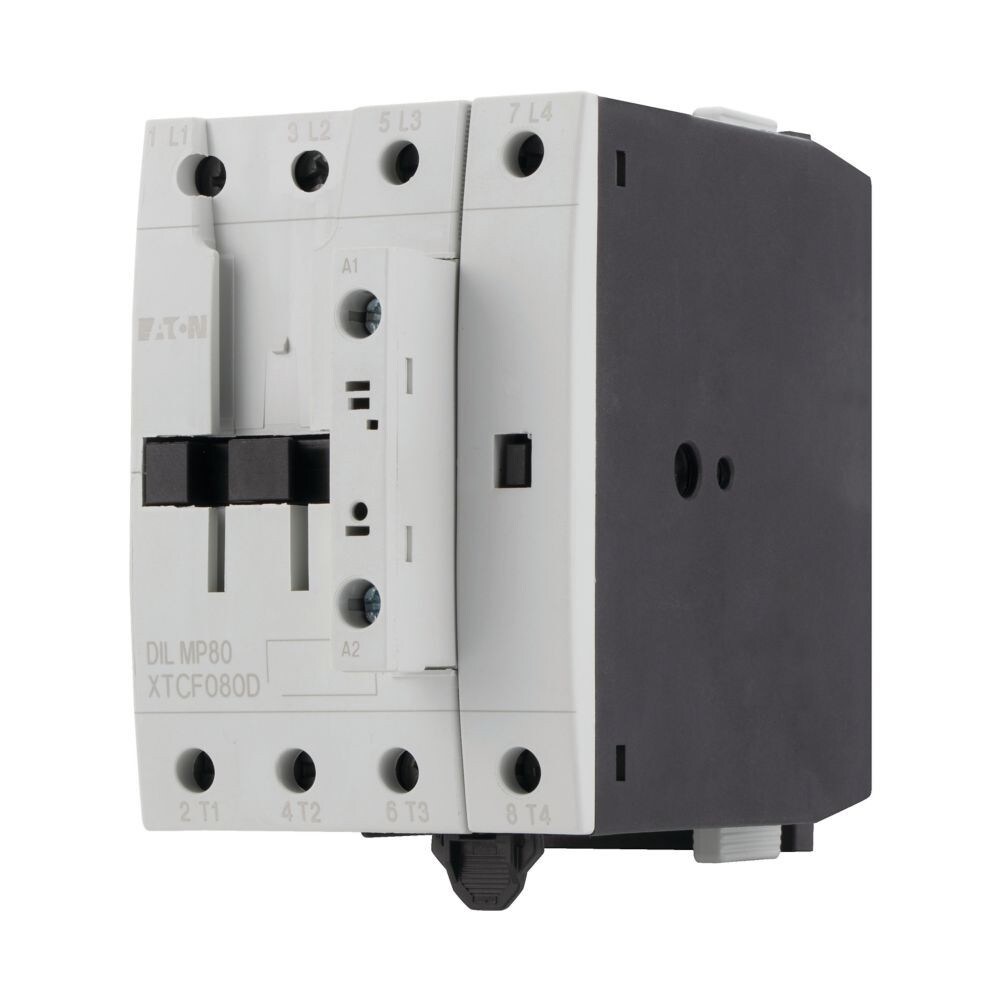

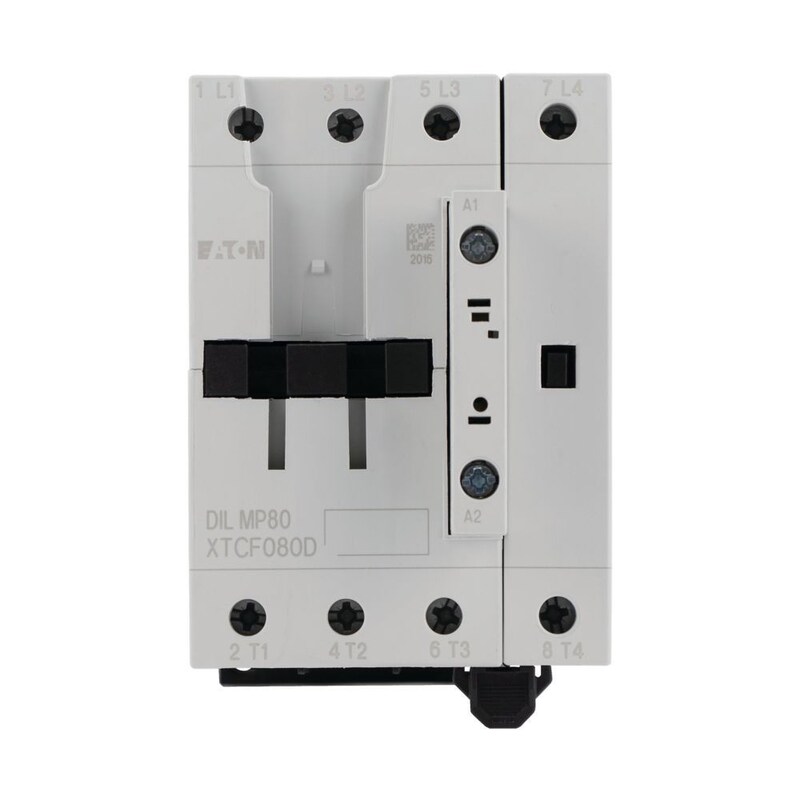

Eaton Leistungsschütz 80A DILMP80 #109884

Eaton Leistungsschütz 80A DILMP80 #109884

Hersteller:Eaton
Bezeichnung:Leistungsschütz 80A 230V50HZ,240V60HZ
Typ:DILMP80 #109884
Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:240 V
Bemessungssteuerspeisespannung Us bei DC:0 V
Spannungsart zur Betätigung:AC
Anzahl der Schließer als Hauptkontakte:4
Anschlussart Hauptstromkreis:Schraubanschluss
Betriebsspannung bei AC 50 Hz:230..690 V
Betriebsspannung bei AC 60 Hz:230..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:80 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:50 A
Bemessungsbetriebsleistung bei AC-3, 400 V:22 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:40 A
Bemessungsbetriebsleistung bei AC-4, 400 V:20 kW
Bemessungsbetriebsleistung NEMA:29,8 kW
Geeignet für Reiheneinbau:nein
Breite:74 mm
Höhe:115 mm
Tiefe:132 mm

Eaton Leistungsschütz 80A DILMP80 #109884: weitere Details

Leistungsschütz, Anwendung: Leistungsschütze für 4-polige Stromverbraucher, Schütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, 380 V 400 V: Ie= 50 A, konventioneller thermischer Strom, 3-polig, 50 60 Hz offen bei 40 °C: Ith =Ie= 80 A, gekapselt: Ith= 64 A, konventioneller thermischer Strom, 1-polig offen: Ith= 207 A, gekapselt: Ith= 186 A, 220 V 230 V: P= 15,5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P = 30 kW

Geliefert wird: Eaton (Moeller) Leistungsschütz 80A 230V50HZ,240V60HZ DILMP80 #109884, Verpackungseinheit: 1 Stk., EAN: 4015081094509
