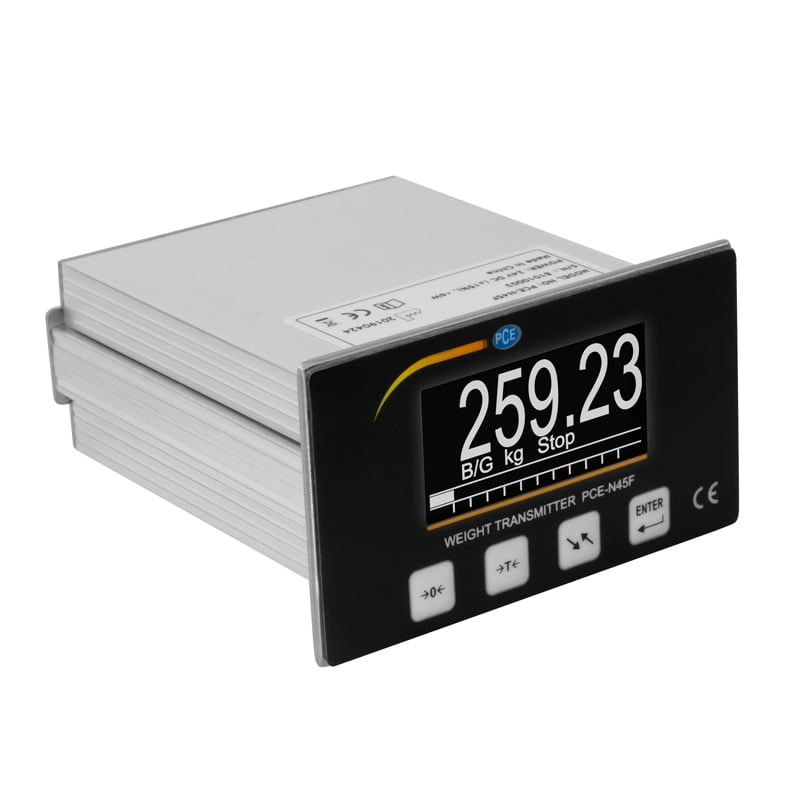

PCE Instruments Einbauanzeige PCE-N45F

Einbauanzeige PCE-N45F Wägeindikator für Wägezellen, Kraftsensoren und Wägebrücken; 4 und 6 Leiteranschlusstechnik; OLED-Display; Digitaleingang; Relais
Der Wägeindikator PCE-N45F wird verwendet, um individuelle Wiegelösungen zu realisieren. An den Wägeindikator können Wägezellen, Kraftsensoren, Wägebrücken und anderen Sensoren, welche Dehnungsmessstreifen verwenden, angeschlossen werden. Das macht den Wägeindikator zu einem vielseitig einsetzbaren Messmittel für Gewicht, Kraft, Drehmoment usw. Der Wägeindikator verfügt über einen Messeingang an dem die Sensoren in 4- oder 6-Leitertechnik angeschlossen werden können.

Über das Menü kann eine exakte Kalibrierung / Justage vom Wägeindikator vorgenommen werden. Der Wägeindikator verfügt über viele rückseitige Anschlüsse. So werden hier am Wägeindikator die 4 Schließrelais und der potentialfreie digitale Eingang angeschlossen. Die Ausgänge können genutzt werden um verschiedene Vorgänge auszulösen. Der digitale Eingang wird genutzt, um den Wägeindikator zu tarieren oder das Display auf 0 zu setzen. Neben diesen Funktionen kann der Wägeindikator per Schnittstelle ausgelesen werden.
Tecnhische Daten:
Signaleingangsbereich 0 ... 10 mV
Empfindlichkeit in mV/V bei 5 V 2 mV/V
minimale Empfindlichkeit 0,9 µV/D
Signaleingangsbereich 0 ... 15 mV
Empfindlichkeit in mV/V bei 5 V 3 mV/V
minimale Empfindlichkeit 0,9 µV/D
Versorgungsspannung der Messzelle 5 V
Anzahl der Messzellen 1 ... 6x 350 Ohm Messzelle(n)
Anzeige OLED 128 x 64 Pixel
Einheiten g, kg, t, kN, N, Nm
Messrate 200 Hz
Elektrische Anschlüsse Schraubverbindungen 1 ... 1,5 mm²
Spannungsversorgung 24 V DC
Leistungsaufnahme < 6 W
Schutzgrad Front: IP65
Montage Schalttafelausschnitt
Größe Schalttafelausschnitt 92 x 44 mm
Abmessungen 110 x 62 x 119 mm
Gewicht ca. 440 g
Betriebsbedingungen -10 ... 40 °C / max 95 % r.F.
Lieferumfang:
1 x Einbauanzeige PCE-N45F
1 x Dichtband
1 x Bedienungsanleitung
