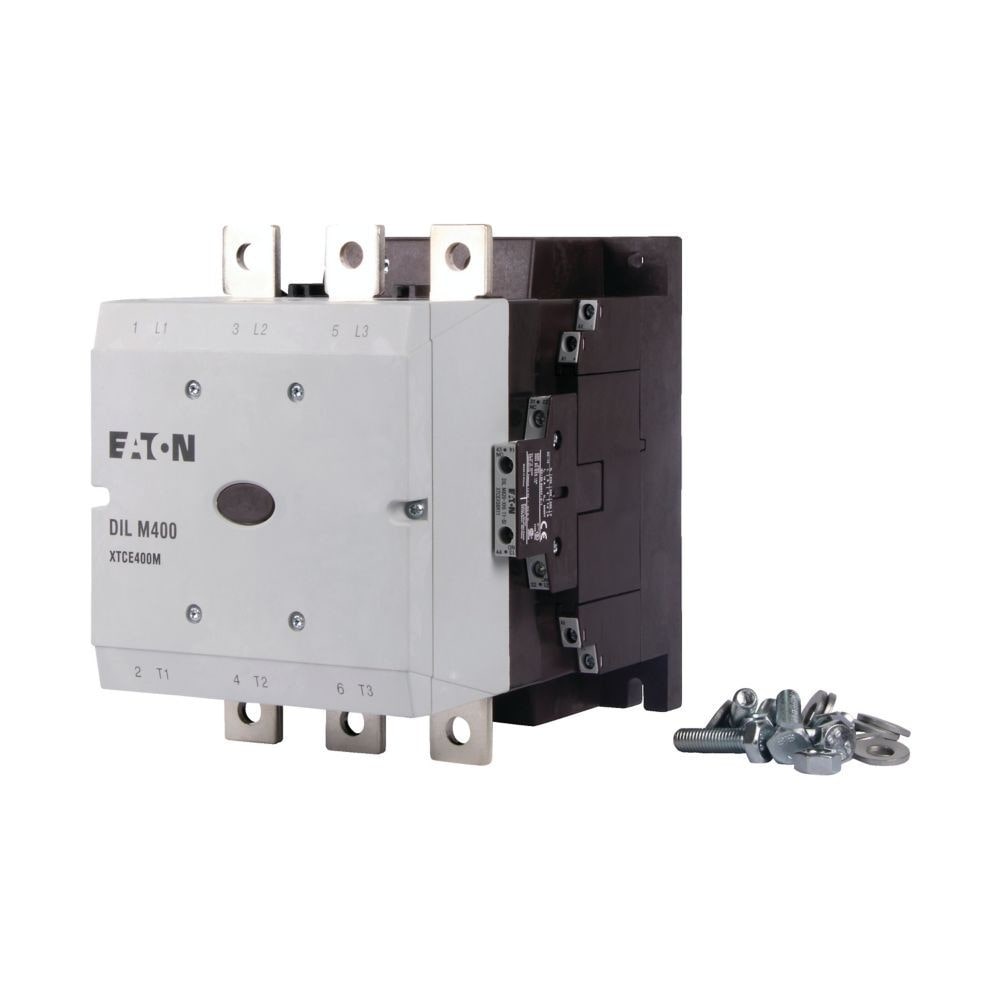

Eaton Leistungsschütz m.Br. DILM400/22(RA250) 208209

Eaton Leistungsschütz m.Br. DILM400/22(RA250)

Hersteller:Eaton
Bezeichnung:Leistungsschütz m.Br. 2S2Ö 200kW/400V/AC3
Typ:DILM400/22(RA250)
Bemessungssteuerspeisespannung Us bei AC 50 Hz:110..250 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:110..250 V
Bemessungssteuerspeisespannung Us bei DC:110..250 V
Spannungsart zur Betätigung:AC/DC
Anzahl der Schließer als Hauptkontakte:3
Anschlussart Hauptstromkreis:Schienenanschluss
Betriebsspannung bei AC 50 Hz:110..250 V
Betriebsspannung bei AC 60 Hz:110..250 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:612 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:400 A
Bemessungsbetriebsleistung bei AC-3, 400 V:200 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:296 A
Bemessungsbetriebsleistung bei AC-4, 400 V:160 kW
Bemessungsbetriebsleistung NEMA:223 kW
Anzahl der Hilfskontakte als Schließer:2
Anzahl der Hilfskontakte als Öffner:2
Geeignet für Reiheneinbau:nein
Breite:160 mm
Höhe:209 mm
Tiefe:216 mm

Eaton Leistungsschütz m.Br. DILM400/22(RA250): weitere Details

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 400 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 612 A, gekapselt: Ith= 450 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom

Geliefert wird: Eaton (Moeller) Leistungsschütz m.Br. 2S2Ö 200kW/400V/AC3 DILM400/22(RA250), Verpackungseinheit: 1 Stk., EAN: 4015082082093
