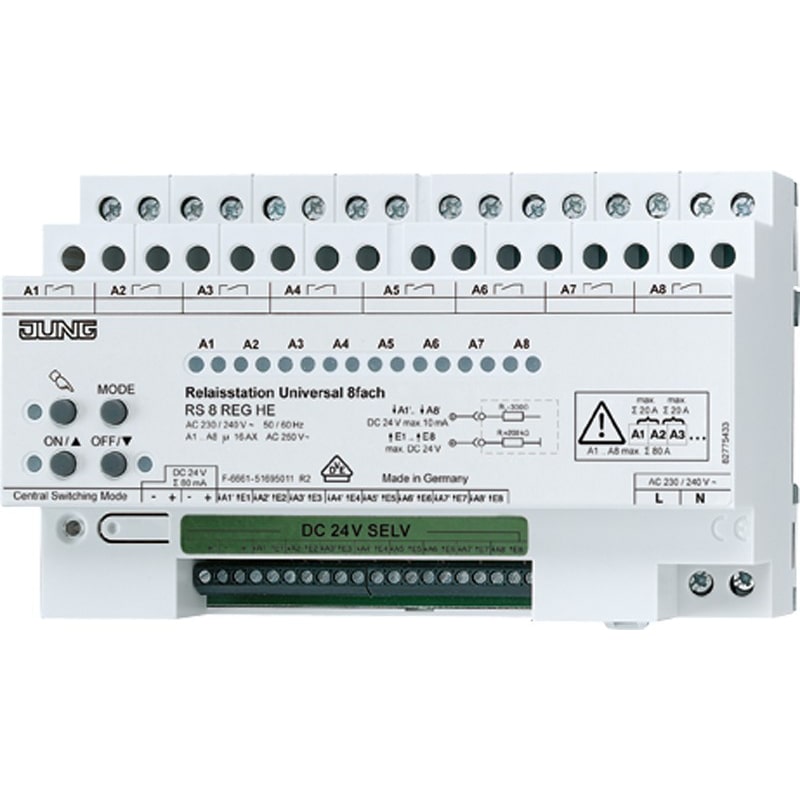

Jung Relaisstation 8-fach RS 8 REGHE RS8REGHE

Jung Relaisstation 8-fach RS 8 REGHE

Hersteller:Jung
Bezeichnung:Relaisstation 8-fach Universal
Typ:RS 8 REGHE
Funktion:teilelektronisch
Montageart:DIN-Schiene
Breite in Teilungseinheiten:8
Anzahl der Kontakte als Schließer:8
Steuerspannung 1:24 V
Steuerspannungsart 1:DC
Steuerspannung 2:24 V
Steuerspannungsart 2:DC
Bemessungsstrom:16 A
Versorgungsspannung:230 V
Spannungsart der Versorgungsspannung:AC
Max. Glühlampenlast:3000 W
Max. Leuchtstofflampenlast:1000 VA
Max. Leuchtstofflampenlast (Duo-Schaltung):2300 VA
Max. Leuchtstofflampenlast (parallel kompensiert):1160 VA
Max. Schaltstrom (cos phi:0,6): 16 A

Jung Relaisstation 8-fach RS 8 REGHE: weitere Details

REG-Gehäuse 8 TEmit elektronischer Handbetätigung und LED-Statusanzeige8 SchließerBestimmungsgemäßer GebrauchSchalten von BeleuchtungSchalten von einphasigen LüftermotorenSchalten elektrisch betriebener Jalousien, Rollläden und MarkisenMontage auf Hutschiene in UnterverteilerBedienung mittels Sensormodulen, Tastsensor-Modulen oder unbeleuchteten Installationstastern ProdukteigenschaftenVor-Ort-Bedienung: mit Hilfe des Tastenfeldes kann die Relaisstation bedient werden, ohne dass Bedienstellen angeschlossen sind.Ansteuerung von Rückmelde-LEDs an den Bedienstellen. Dafür verfügt die Relaisstation über Ansteuerausgänge A1 ... A8 .SchalterbetriebTastbetriebJalousiebetrieb mit LamellenverstellungMischbetrieb Schalten, Tasten und Jalousie ist möglichZentralfunktion Zentral EIN, Zentral AUS: Gemeinsames Ein- oder Ausschalten der LastausgängeParallelschalten von zwei Relaisstationen möglichNennspannung: AC 230 ... 240 V ~Netzfrequenz: 50/60 HzVerlustleistung: 12,5 WStandby-Leistung: 0,5 WLänge Steuerleitung: max. 100 mAnzahl Bedienstellen Sensormodul (Art.-Nr.: SM 1608): max. 4 (auch bei parallelgeschalteten Relais-/Dimmstationen) Tastsensor-Module 24 V AC/DC (Schließer): abhängig vom Tastsensor-Modul, Stromaufnahme beachten Tastsensor-Modul (Art.-Nr.: 4008 TSM): max. 4 (auch bei parallelgeschalteten Relais-/Dimmstationen)Bedienstellen Spannung: DC 24 V SELV Strombelastbarkeit: S 80 mASchalteingänge E1 ... E8 Widerstand Ri: 200 kO Steuerspannung: DC 24 V SELVAnsteuerausgänge A1 ... A8 Widerstand Ra: 330 O Steuerspannung: DC 24 V SELV Strombelastbarkeit: 10 mAAnschluss Netz und Lastausgänge Anschlussart: Schraubklemmen eindrähtig: 1 x 1,5 ... 4 mm2 feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2Anschluss Schalteingänge / Ansteuerausgänge / Bedienstellen Anschlussart: Schraubklemmen eindrähtig: 1,5 mm² feindrähtig ohne Aderendhülse: 1 mm² feindrähtig mit Aderendhülse: 0,75 mm²Lastausgänge A1 ... A8 Kontaktart: potentialfreie Schließer (µ-Kontakt) Schaltvermögen pro Lastausgang: AC 250 V ~ / 16 AX Schaltstrom Lastausgänge: S 80 A Schaltstrom benachbarte Lastausgänge: S 20 ALasten pro Ausgang Ohmsche Last: 3000 W Kapazitive Last: 16 A / max. 140 µF Jalousie-/Lüftermotoren: 1380 VAEinschaltstrom: max. 800 A (200 µs)max. 165 A (20 ms)Lampenlasten Glühlampen: 3000 W HV-Halogenlampen: 2500 W NV-Halogenlampen mit elektronischen Trafos: 1500 W induktiven Trafos: 1200 VA Leuchtstofflampen unkompensiert: 1000 W parallelkompensiert: 1160 W / 140 µF Duo-Schaltung: 2300 W / 140 µFEVG: typabhängigMindestlast: AC 12 V, 100 mAUmgebungstemperatur: -5 ... +45 °CLagertemperatur: -25 ... +70 °CEinbaubreite: 144 mm (8 TE)Umschaltzeit Laufrichtungswechsel: 1 sEinschaltdauer Jalousiebetrieb: 2 min

Geliefert wird: Jung Relaisstation 8-fach Universal RS 8 REGHE, Verpackungseinheit: 1 Stk., EAN: 4011377036345
