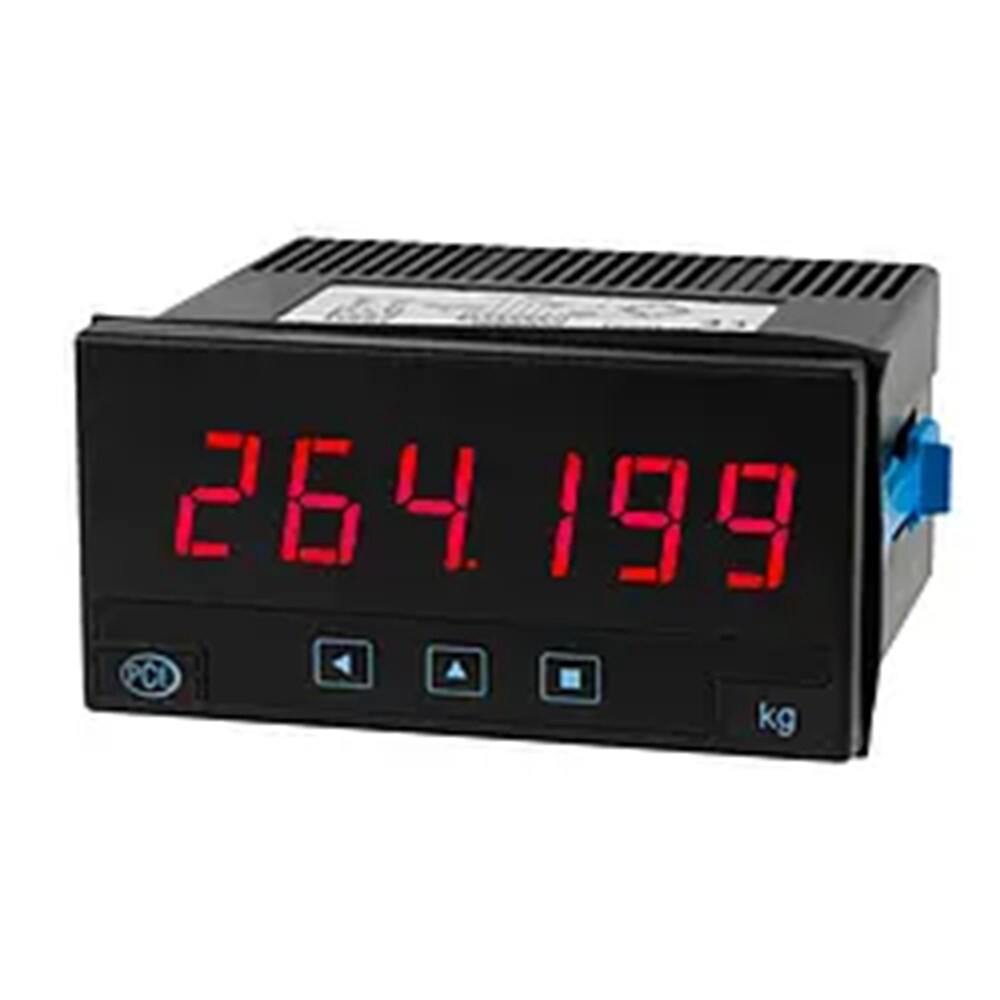

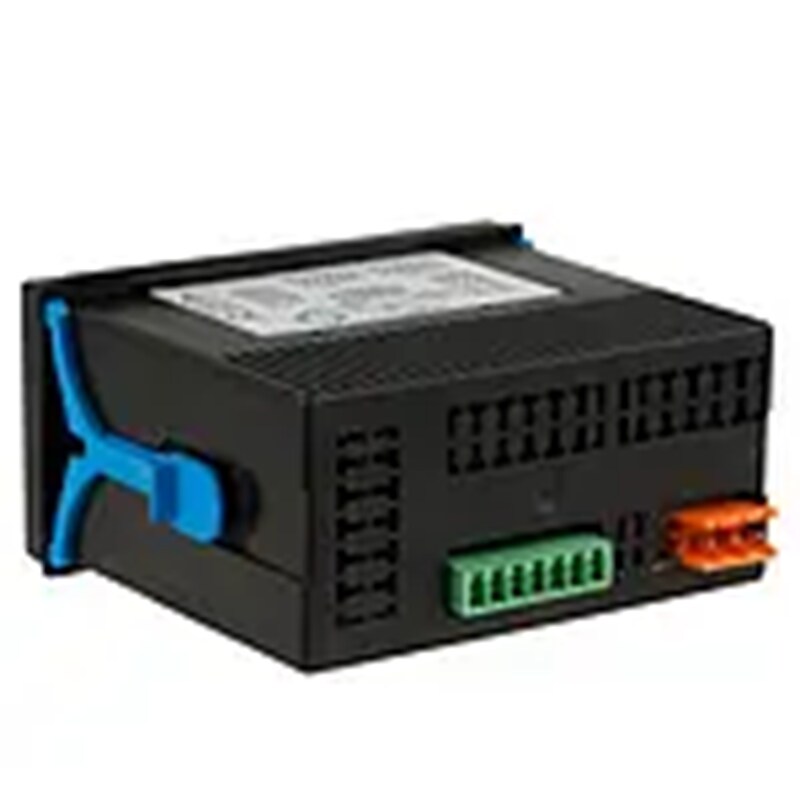

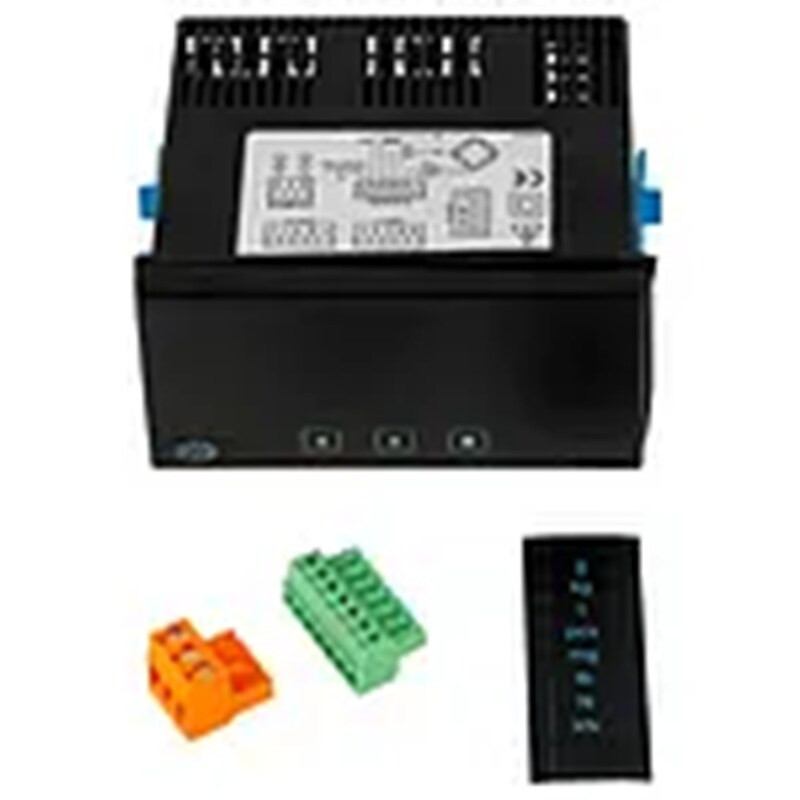

PCE Instruments Kraftanzeige PCE-DPD-F1

Die Einbauanzeige wird verwendet um die Kraft und das Gewicht, welche von Kraftsensoren und Wiegezellen mit Dehnungsmessstreifen ermittelt wird, anzuzeigen. Dabei spielt das Ausgangssignal der Messzelle keine Rolle, da die DMS-Anzeige es ermöglicht das richtige Gewicht anhand der eingestellten Empfindlichkeit in mV/V darzustellen.

Die DMS-Anzeige stellt die Messwerte auf einem 6-stelligen LED Display dar. Der Messbereich könnte so theoretisch zwischen -199999 ... 999999 liegen. Je nach gewünschter und eingestellter Skalierung kann ein entsprechender Einheitenaufkleber an der Einbauanzeige aufgebracht werden.

Die DMS Anzeige kann direkt die angeschlossene Messzelle mit Dehnungsmessstreifen mit Spannung versorgen. Die Versorgungsspannung ist zwischen 5 V und 10 V wählbar. Je nach gewählter Spannung können bis zu 8 bzw. 4 Kraft- bzw. Wiegezellen an die DMS-Digitalanzeige angeschlossen werden. Als Besonderheit zeichnet diese Digitalanzeige für mV/V das modulare Ausgangskonzept aus. Es stehen hier verschiedene, wechselbare Ausgangskarten je nach Anwendungsfall zur Verfügung.

Signaleingangsbereich
Genauigkeit bei 25 °C
Empfindlichkeit in mV/ V bei 5 V
Empfindlichkeit in mV/V bei 10 V

0 ... 100 mV DC
± 0,05 % v. Mb
20 mV/V
10 mV/V

0 ... 30 mV DC
± 0,05 % v. Mb
6 mV/V
3 mV/V

0 ... 20 mV DC
± 0,05 % v. Mb
4 mV/V
2 mV/V

0 ... 15 mV DC
± 0,05 % v. Mb
3 mV/V
1,5 mV/V

0 ... 10 mV DC
± 0,05 % v. Mb.
2 mV/V
1 mV/V

0 ... 5 mV DC
± 0,05 % v. Mb.
1 mV/V
0,5 mV/V

Maximale Eingangsspannung 30 V in allen Messbereichen
Versorgungsspannung Messzellen 5 V oder 10 V
Maximaler Strom 140 mA
Maximale Anzahl der Messzellen (bei 350 Ohm Messzellen sonst max. 140 mA)
5 V Versorgung: 1 ... 8 Messzellen
10 V Versorgung: 1 ... 4 Messzellen
Anzeige 6-stellige 7-Segment LED-Anzeige
Einheiten (durch Anwender einsetzbar) g, kg, t, pcs, mg, lb, N, kN Farbe Rot
Ziffernhöhe 14 mm
Anzeigebereich -199999 ... 999999
Dezimalpunkt Einstellbar nach jeder dargestellten Ziffer
Unter- und Überreichsanzeige Blinken der Anzeige
Messrate (einstellbar) / Ansprechzeit
16 Hz / 63 ms
50 Hz / 20 ms
60 Hz / 17ms
Aktualisierungsrate Anzeige 16 Hz

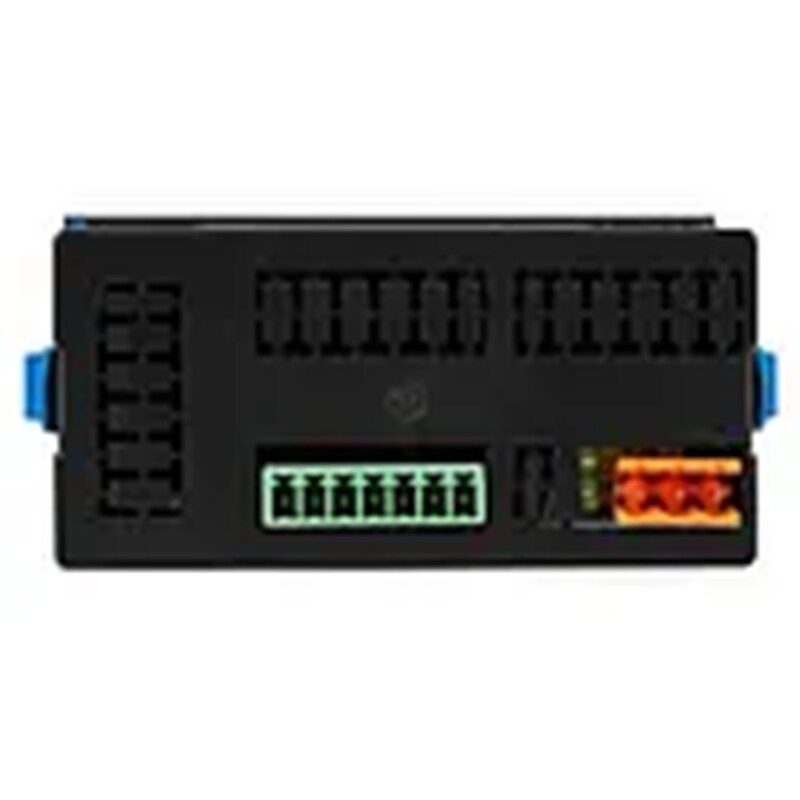

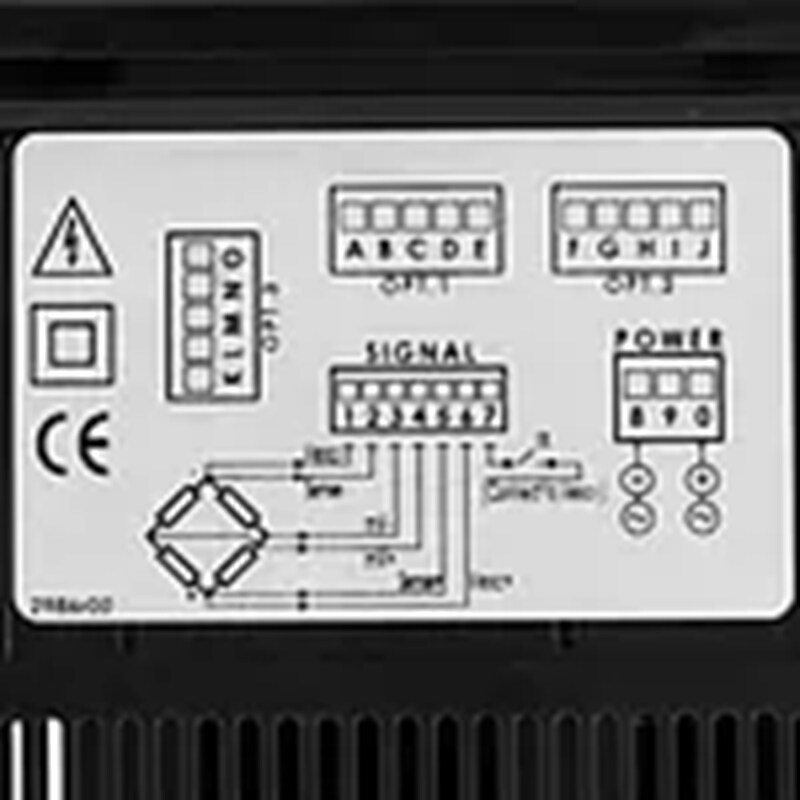

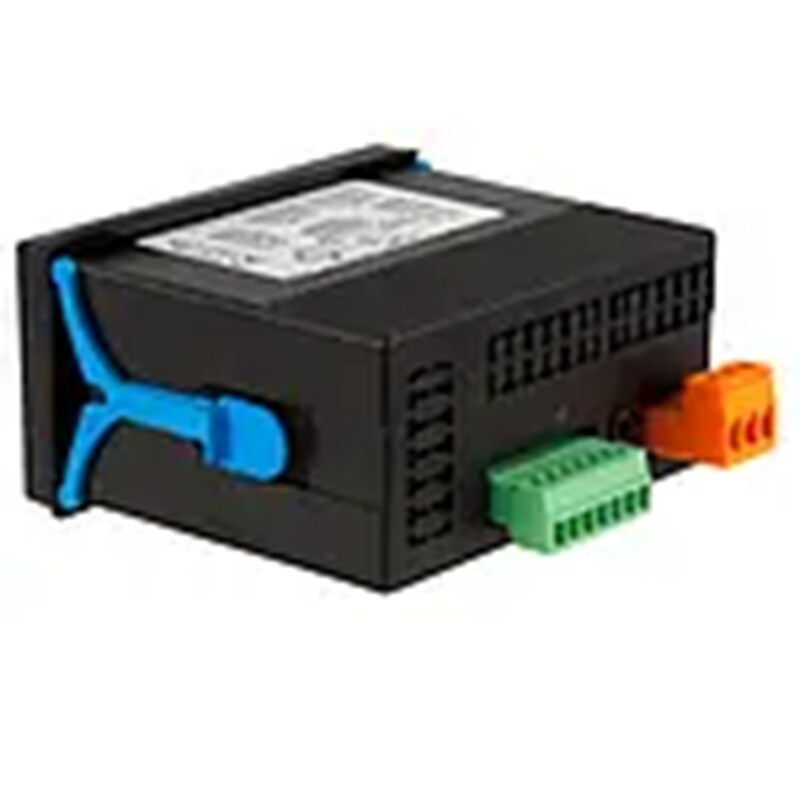

Elektrische Anschlüsse
Schraubverbindungen 1 ... 2,5 mm²
Spannungsversorgung 85 ... 265 V AC / DC
Leistungsaufnahme
max. 1 W ohne Ausgangskarten
max. 4 W mit Ausgangskarten
Schutzgrad Front: IP65
Montage Schalttafelausschnitt
Größe Schalttafelausschnitt 92 x 44 mm
Abmessungen 96 x 48 x 91 mm
Gewicht ca. 150 g
Betriebstemperatur 0 ... 50 °C
Lagertemperatur -20 ... 70 °C
Aufheizzeit ca. 15 Minuten
