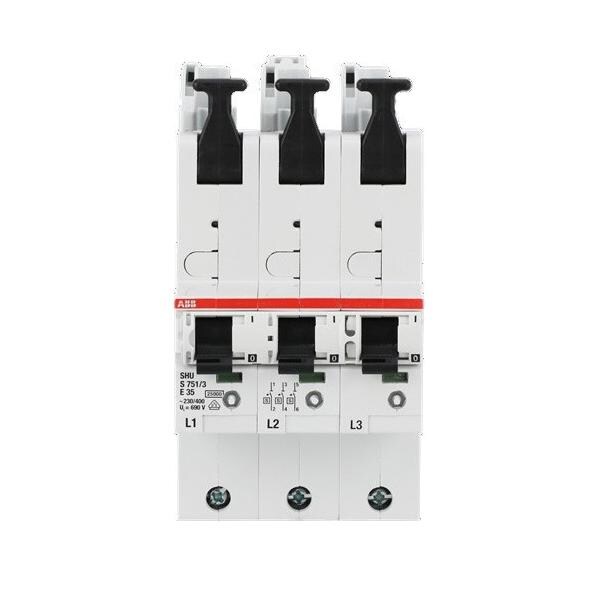

ABB Stotz S&J Hauptsicherungsautomat S751/3-E35 2CDS781001R4352

ABB Stotz S&J Hauptsicherungsautomat S751/3-E35

Hersteller:ABB Stotz S&J
Bezeichnung:Hauptsicherungsautomat o.Schienenadapter
Typ:S751/3-E35
Auslösecharakteristik:sonstige
Polzahl:3
Bemessungsstrom:35 A
Bemessungsspannung:400 V
Bemessungsisolationsspannung Ui:690 V
Bemessungsabschaltvermögen:25 kA
Mitschaltender Neutralleiter:nein
Frequenz:50 Hz
Überspannungskategorie:4
Verschmutzungsgrad:3
Bemessungsstoßspannungsfestigkeit:6 kV
Montageart:Sammelschiene
Schutzart (IP):IP20
Baugröße (nach DIN 43880):6

ABB Stotz S&J Hauptsicherungsautomat S751/3-E35: weitere Details

Die selektiven Haupt-Sicherungsautomaten der Baureihe S750 sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Die Baureihe S750 ist zur direkten Montage auf ein 4-oder 5-poliges Sammelschienensystem 40mm (12mm x 5/10mm) vorgesehen. Unabhängig von der Nennstromstärke des S750 kann über die untere Klemme direkt mit bis zu 50mm² und max. 100A auf das Sammelschienensystem eingespeist werden. Geräte der S 750-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden.

Geliefert wird: ABB Stotz S&J Hauptsicherungsautomat o.Schienenadapter S751/3-E35, Verpackungseinheit: 1 Stk., EAN: 4016779660495
