PCE Instruments 1 + 3-Phasen Leistungsanalysator |RS-232 Schnittstelle|PC-Kabel|Software|512 K Datenlogger

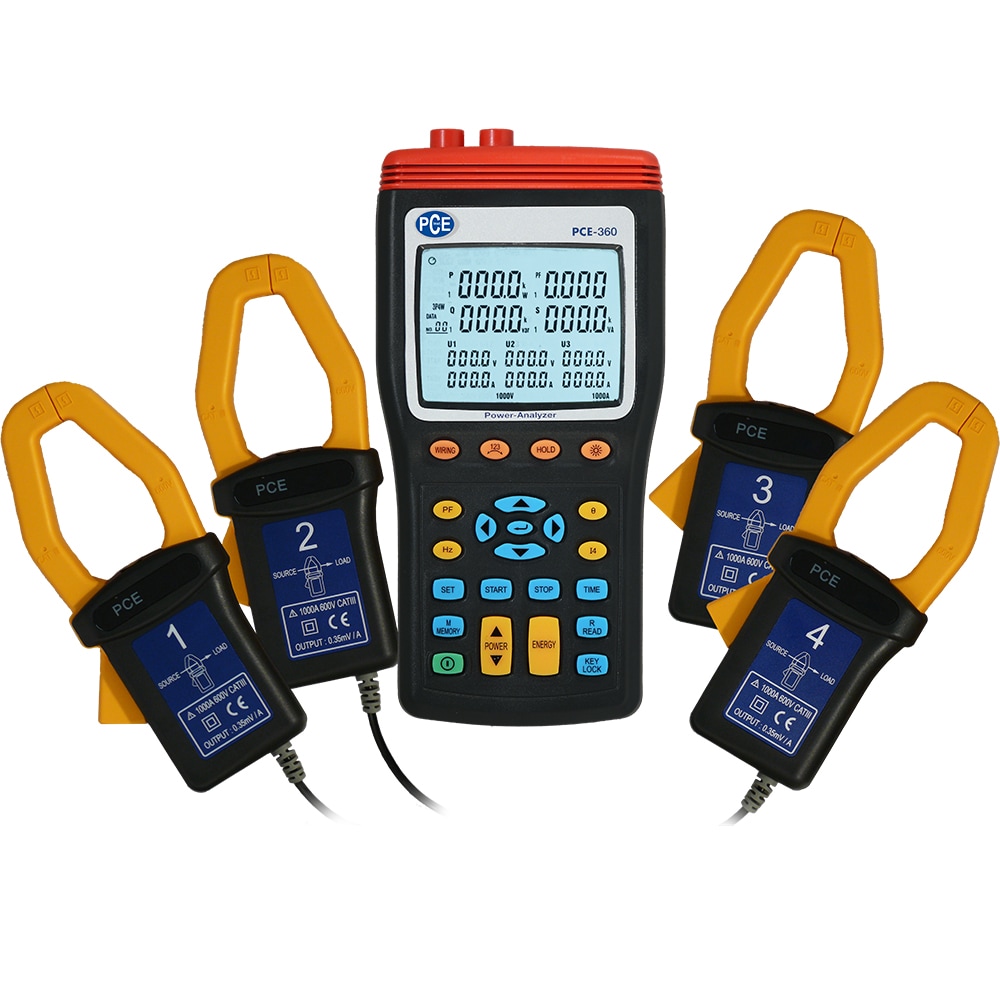

Das Drei - Phasen - Amperemeter (Power-Analyzer) PCE-360 dient zur ein- oder dreiphasigen Leistungsmessung. Dabei stellt das grosse Display des Amperemeter bis zu 10 Werte gleichzeitig dar. 4 Stromzangen können gleichzeitig adaptiert werden. Im manuellen Modus kann der Leistungsmesser 99 Messwerte direkt speichern. Im Datenlogger-Modus können bis zu 20000 Messwerte gespeichert werden. Somit ist dieses 3 Phasen Leistungsmessgerät optimal zur Langzeitanalyse einsetzbar.

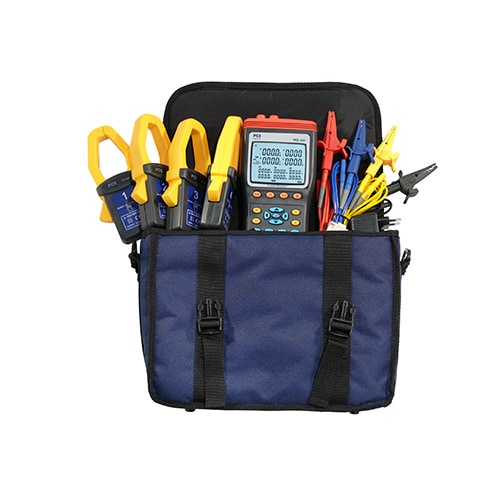

Die im Gerät gesammelten Messwerte können bei Belieben zu einem PC übertragen und ausgewertet werden. Im Lieferumfang ist alles enthalten, was Sie zur Messung und Auswertung benötigen (auch Software und Datenkabel).

Das Leistungsmessgerät wird werkskalibriert ausgeliefert, kann aber optional auch laborkalibriert und nach ISO zertifiziert werden (bei Erstbestellung oder auch bei einer Rekalibrierung, z.B. jährlich).

Spannungsmessung 50 ... 600,0 V Echt-Effektivwert
Genauigkeit ±1,5 % vom Messwert
Auflösung +10 Digit / 0,1 V

Strommessung 3 ... 999,9 A Echt-Effektivwert
Genauigkeit ±1,5 % vom Messwert
Auflösung +15 Digit / 0,1 A

Wirkleistung P 150 W... 999,9 kW
Genauigkeit ±1,5 % vom Messwert
Auflösung +20 Digit / 0,1 KW

Scheinleistung S 150 VA... 999,9 kVA
Genauigkeit ±1,5 % vom Messwert
Auflösung +20 Digit / 0,1 KVA

Blindleistung Q 150 VAR... 999,9 kVar
Genauigkeit ±1,5 % vom Messwert
Auflösung +20 Digit / 0,1 KVar

Leistungsfaktor PF 0 ... +1
Genauigkeit ± 0,06
Auflösung 0,001

Phasenwinkel -90° .... +90°
Genauigkeit ± 3°
Auflösung 0,1

Frequenzmessung (U > 50V) 40 ... 100 Hz
Genauigkeit ±1 % vom Messwert +2 Digit
Auflösung 0,1 Hz

Drehfelderkennung (UL > 50V) ja

Wirkarbeit 0 ... 9999 MWh
Genauigkeit ±1,5 % vom Messwert
Auflösung +20 Digit

Scheinarbeit 0 ... 9999 MVAh
Genauigkeit ±1,5 % vom Messwert
Auflösung +20 Digit

Blindarbeit 0 ... 9999 MVarh
Genauigkeit ±1,5 % vom Messwert
Auflösung +20 Digit max.

Stromzangenöffnung 40 mm

Datenspeicher
50 Datensätze für manuelle Speicherung
4 GB SD-Karte für Datenlogging
(99 Speicherplätze á 350.000 Datensätze)

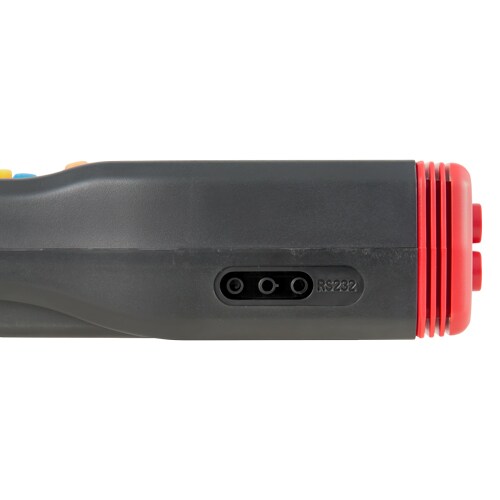

Schnittstelle Seriell über USB-Kabel

Display Beleuchtetes LC-Display

Versorgung 8 x 1,5 V Typ AA (Mignon)

Abmessungen 235 x 117 x 54 mm

Gewicht 730 g

Umgebungsbedingungen
max. 85 % relative Feuchtigkeit / 0 ... +40 °C

Schutzart / Normung IP 30 / IEC 61 010, 600 V / CAT III
