Helios GBD 630/6/6 Gigabox inkl. - Formstück u.flex Mansch., 3-PH regelbar - 05524 - LB16260

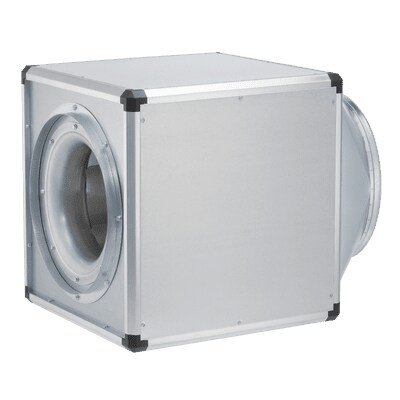

Helios GBD 630/6/6 Gigabox - Lüftungsbox für optimale Luftqualität

Die Helios GBD 630/6/6 Gigabox ist eine kubische Lüftungsbox, die für verlustarmen Druck- und Saugbetrieb durch spezielle Rohranschlussstutzen optimiert ist. Sie integriert flexible Manschetten zur effektiven Unterbindung von Körperschall und bietet variabel einsetzbare Gehäusepaneele für eine Anpassung an verschiedene bauliche Gegebenheiten. Serienmäßige Kranhaken ermöglichen eine unkomplizierte und schnelle Positionierung, was die Installation erleichtert.

HAUPTMERKMALE UND VORTEILE

- Flexible Anpassung: Variable Gehäusepaneele ermöglichen eine optimale Anpassung an jede Einbausituation, sowohl im Innen- als auch im Außenbereich. Zubehör wie Wetterschutzgitter oder Kondensatwannen können integriert werden.
- Exzellente Schalldämmung: Doppelwandige, 20 mm starke Seitenpaneele aus verzinktem Stahlblech sind schall- und wärmeisoliert mit nicht brennbarer Mineralwolle. Flexible Manschetten unterbinden Körperschall effektiv.
- Vibrationsarmer und leiser Betrieb: Das hochleistungsfähige Radial-Laufrad und der Motor sind dynamisch nach Gütestufe 2.5 gemäß DIN ISO 1940 T.1 gewuchtet. Gedichtete, geräuscharme Kugellager tragen zusätzlich zur Reduzierung der Geräuschentwicklung bei.
- Robuste und wartungsarme Konstruktion: Die selbsttragende Rahmenkonstruktion aus Aluminium-Hohlprofilen und die geschlossene, wartungsfreie Bauweise mit Langzeitschmierung gewährleisten Langlebigkeit und geringen Instandhaltungsaufwand.
- Vielseitige Drehzahlregelung: Die Drehzahl des Drehstrom-Außenläufer-Motors kann zweistufig über Stern/Dreieck-Schaltung oder stufenlos durch Spannungsreduzierung bzw. mit einem Helios Frequenzumrichter gesteuert werden, was eine präzise Anpassung an den jeweiligen Bedarf ermöglicht.
- Optimale Luftführung: Kubische Lüftungsbox mit druck- und saugseitig verlustarmen Rohranschlussstutzen und flexiblen Manschetten. Dies gewährleistet einen effizienten Luftstrom bei gleichzeitiger Minimierung von störenden Vibrationen und Geräuschen.
- Einfache Installation: Variable Gehäusepaneele und serienmäßige Kranhaken ermöglichen eine unkomplizierte und schnelle Positionierung der Lüftungsbox, wodurch Installationszeiten und -kosten reduziert werden können.

TECHNISCHE DATEN

- Volumenstrom bei 0 Pa: 9990 m³/h
- Fördermitteltemperatur: 60 °C
- Drehzahl: 893 / 723 1/min
- Aufgenommene Leistung: 0,93 / 0,64 kW
- Gewicht: 86 kg
- Schalleistung: 73 dB(A)
- Schalldruck in 4m: 42 dB(A)
- Spannung: 400 / 400 Volt
- Stromaufnahme: 1,88 / 1,08 Amp
- Frequenz: 50 Hz
- Isolierklasse: F
- Schutzart: IP 54
- Dynamische Wuchtung: Gütestufe 2.5 nach DIN ISO 1940 T.1
- Bauweise: Kubische Lüftungsbox
- Gehäuse-Rahmenkonstruktion: Selbsttragend aus Aluminium-Hohlprofilen
- Gehäusepaneele: Doppelwandig, 20 mm stark, verzinktes Stahlblech
- Isolierung Paneele: Schall- und wärmeisoliert mit nicht brennbarer Mineralwolle
- Motor: Drehstrom-Außenläufer-Motor, zweistufig
- Schaltung Motor: Stern/Dreieck-Schaltung
- Bauweise Motor: Geschlossen, wartungsfrei
- Drehzahlsteuerung: Durch Spannungsreduzierung oder Helios Frequenzumrichter mit allpoligem Sinusfilter
- Kugellager: Gedichtet, geräuscharm, mit Langzeitschmierung
- Thermokontakte: Auf Klemmleiste herausgeführt
- Netzanschluss: Im Gerät integrierter Klemmenkasten (IP54)

QUALITÄT UND KONSTRUKTION

Die Helios GBD 630/6/6 Gigabox stammt vom Hersteller Helios Ventilatoren. Die robuste, selbsttragende Gehäuse-Rahmenkonstruktion aus Aluminium-Hohlprofilen und die doppelwandigen, schall- und wärmeisolierten Seitenpaneele unterstreichen den Qualitätsanspruch. Der vibrationsarme Lauf durch dynamische Wuchtung nach DIN ISO 1940 T.1 Gütestufe 2.5 und der wartungsfreie Antrieb mit gedichteten, geräuscharmen Kugellagern und Langzeitschmierung zeugen von der Langlebigkeit und Zuverlässigkeit dieses Produkts.
