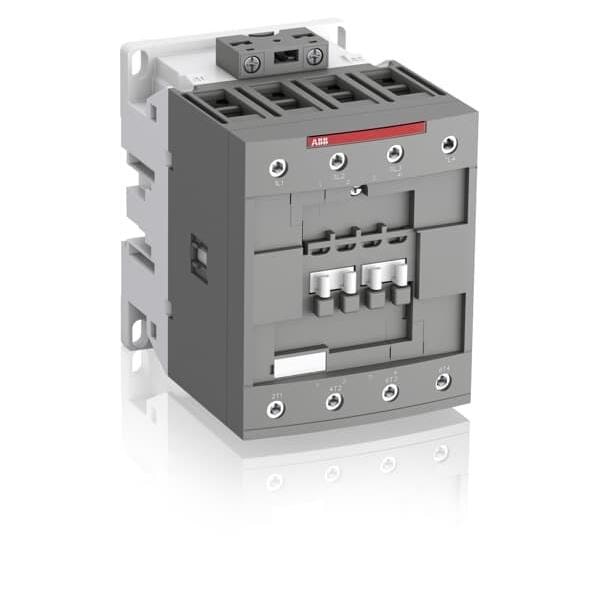

ABB Stotz S&J Schütz AF80-40-00-11 1SBL397201R1100

ABB Stotz S&J Schütz AF80-40-00-11

Hersteller:ABB Stotz S&J
Bezeichnung:Schütz 24-60VAC / 20-60VDC
Typ:AF80-40-00-11
Bemessungssteuerspeisespannung Us bei AC 50 Hz:24..60 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:24 V
Bemessungssteuerspeisespannung Us bei DC:20 V
Spannungsart zur Betätigung:AC/DC
Anzahl der Schließer als Hauptkontakte:4
Anschlussart Hauptstromkreis:Schraubanschluss
Betriebsspannung bei AC 50 Hz:1000 V
Betriebsspannung bei AC 60 Hz:1000 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:125 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:80 A
Bemessungsbetriebsleistung bei AC-3, 400 V:37 kW
Geeignet für Reiheneinbau:nein
Breite:90 mm
Höhe:125,5 mm
Tiefe:116 mm

ABB Stotz S&J Schütz AF80-40-00-11: weitere Details

Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Geliefert wird: ABB Stotz S&J Schütz 24-60VAC / 20-60VDC AF80-40-00-11, Verpackungseinheit: 1 Stk., EAN: 3471523133716
