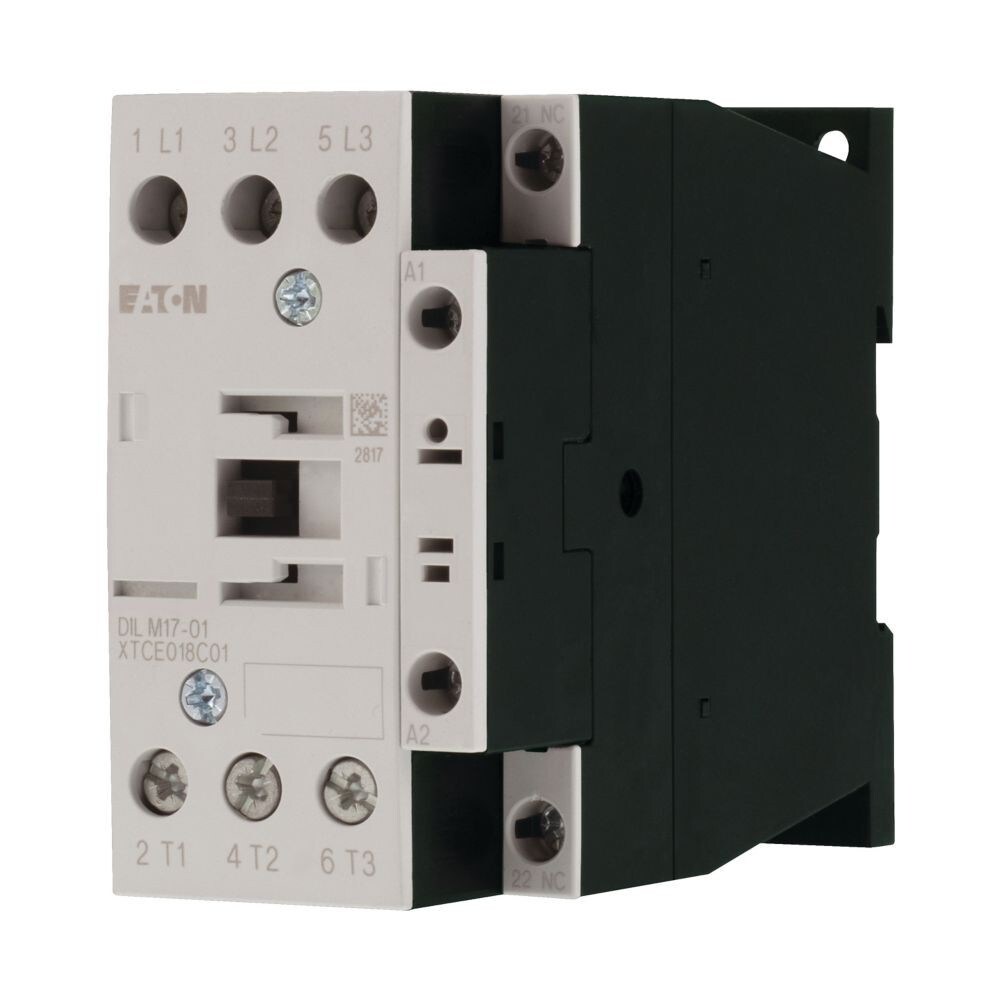

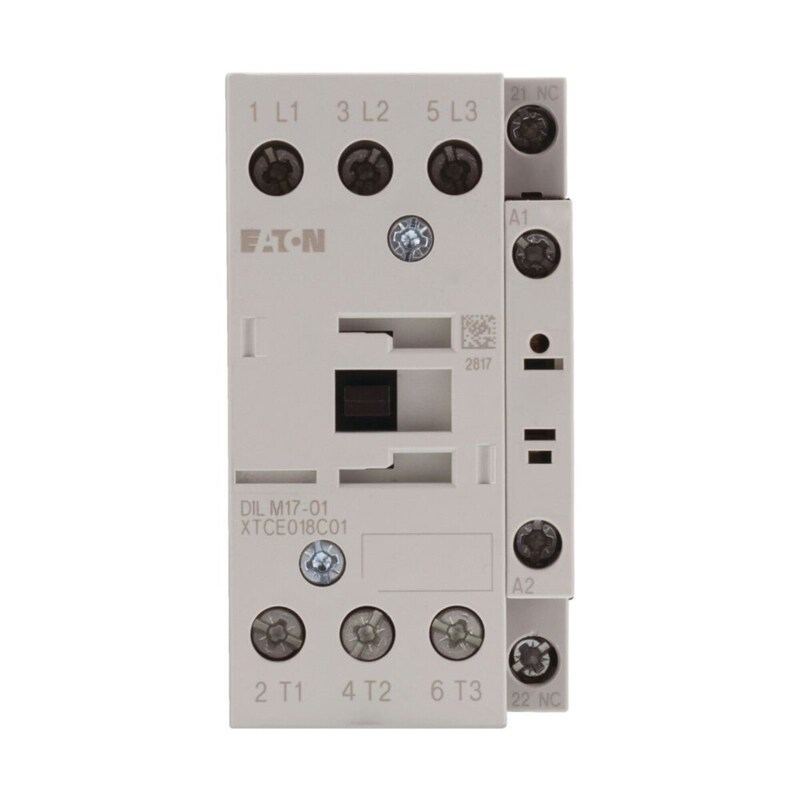

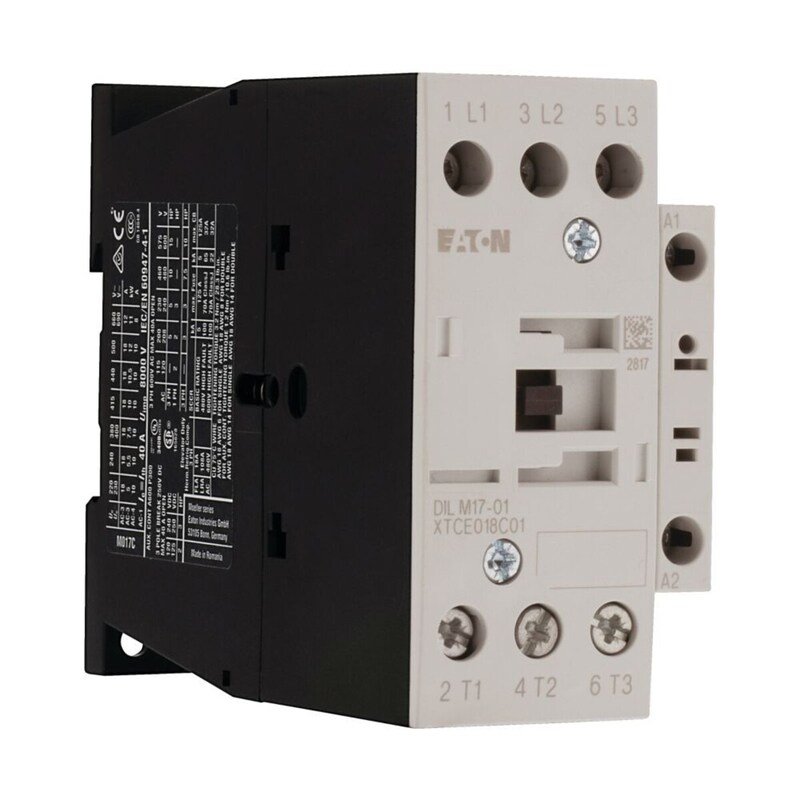

Eaton Leistungsschütz DILM17-01(RDC24) 277050

Eaton Leistungsschütz DILM17-01(RDC24)

Hersteller:Eaton
Bezeichnung:Leistungsschütz 1Ö 7,5kW/400V,DC
Typ:DILM17-01(RDC24)
Bemessungssteuerspeisespannung Us bei AC 50 Hz:0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:0 V
Bemessungssteuerspeisespannung Us bei DC:24..27 V
Spannungsart zur Betätigung:DC
Anzahl der Schließer als Hauptkontakte:3
Anschlussart Hauptstromkreis:Schraubanschluss
Betriebsspannung bei AC 50 Hz:24..690 V
Betriebsspannung bei AC 60 Hz:24..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:40 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:18 A
Bemessungsbetriebsleistung bei AC-3, 400 V:7,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:10 A
Bemessungsbetriebsleistung bei AC-4, 400 V:4,5 kW
Bemessungsbetriebsleistung NEMA:7,4 kW
Anzahl der Hilfskontakte als Öffner:1
Geeignet für Reiheneinbau:nein
Breite:45 mm
Höhe:85 mm
Tiefe:97 mm

Eaton Leistungsschütz DILM17-01(RDC24): weitere Details

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig

Geliefert wird: Eaton (Moeller) Leistungsschütz 1Ö 7,5kW/400V,DC DILM17-01(RDC24), Verpackungseinheit: 1 Stk., EAN: 4015082770501
