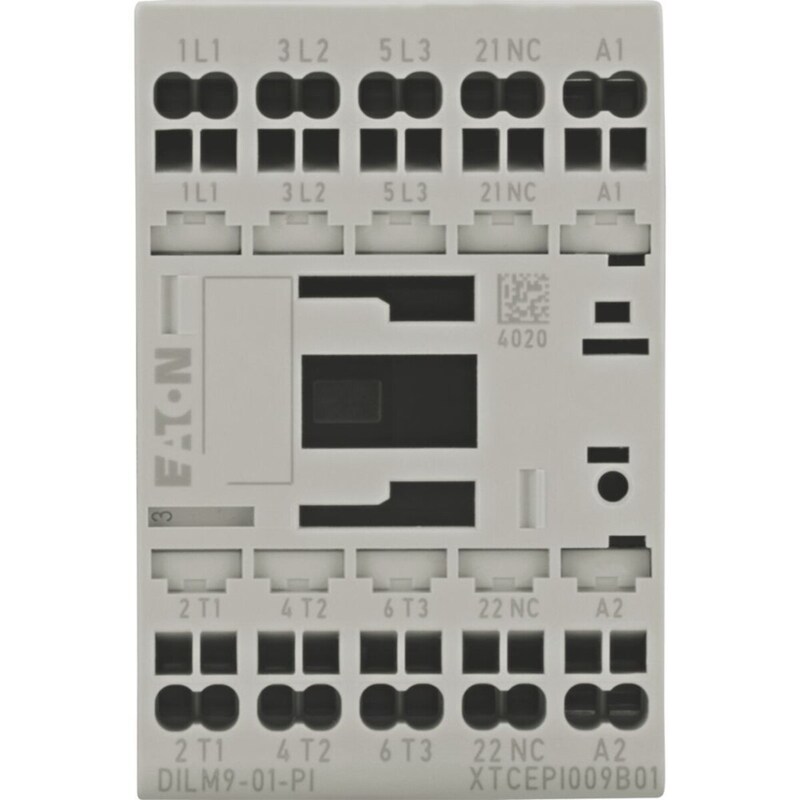

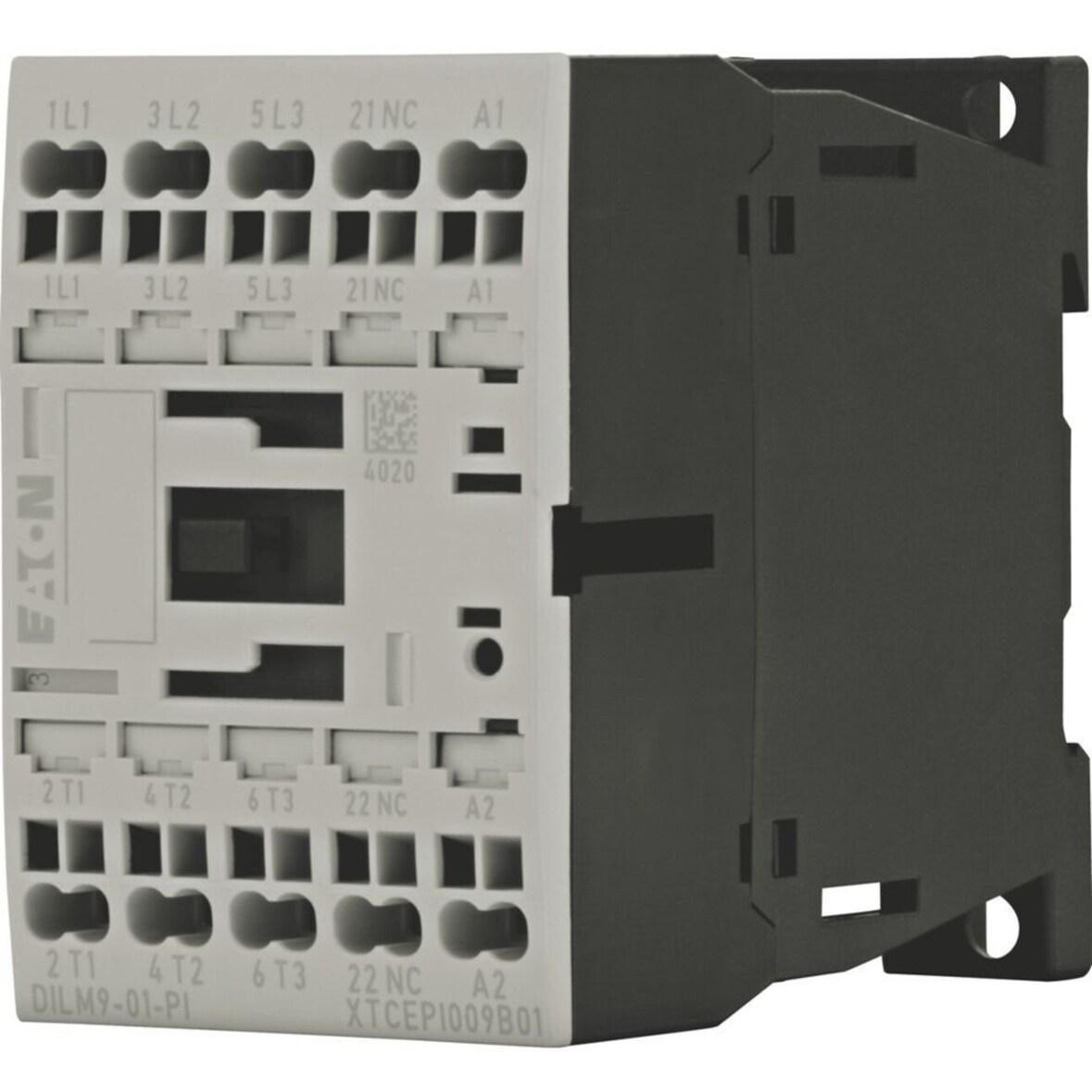

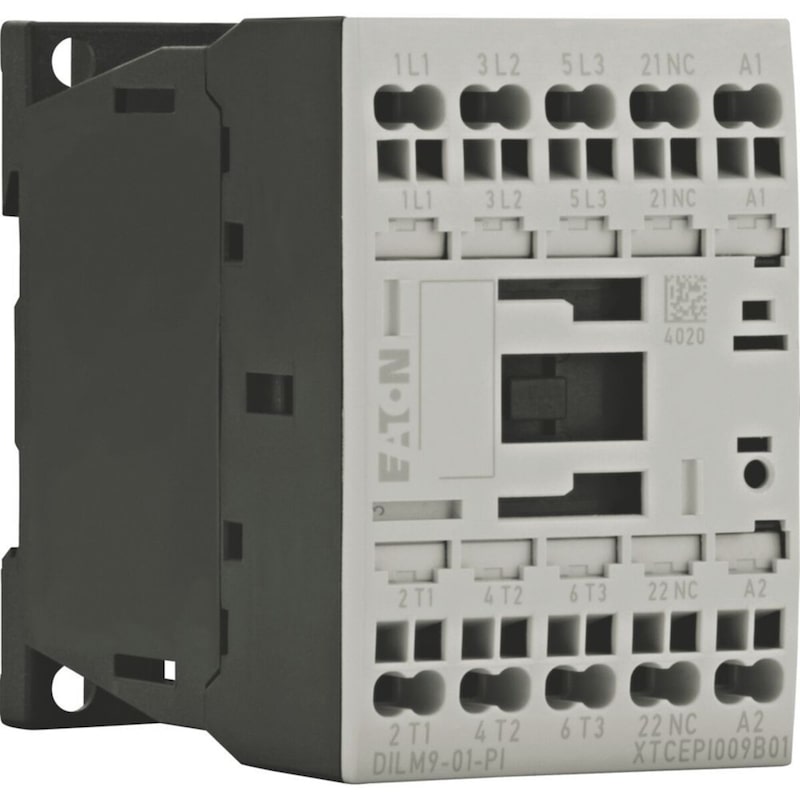

Eaton Leistungsschütz DILM9-01(230V#199234

Eaton Leistungsschütz DILM9-01(230V#199234

Hersteller:Eaton
Bezeichnung:Leistungsschütz
Typ:DILM9-01(230V#199234
Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:240 V
Bemessungssteuerspeisespannung Us bei DC:0 V
Spannungsart zur Betätigung:AC
Anzahl der Schließer als Hauptkontakte:3
Anschlussart Hauptstromkreis:Federzuganschluss
Betriebsspannung bei AC 50 Hz:24..690 V
Betriebsspannung bei AC 60 Hz:24..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:9 A
Bemessungsbetriebsleistung bei AC-3, 400 V:4 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:6 A
Bemessungsbetriebsleistung bei AC-4, 400 V:2,5 kW
Bemessungsbetriebsleistung NEMA:0 kW
Anzahl der Hilfskontakte als Öffner:1
Geeignet für Reiheneinbau:nein
Breite:45 mm
Höhe:68 mm
Tiefe:75 mm

Eaton Leistungsschütz DILM9-01(230V#199234: weitere Details

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 95 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 18 A

Geliefert wird: Eaton (Moeller) Leistungsschütz DILM9-01(230V#199234, Verpackungseinheit: 1 Stk., EAN: 4015081973187
