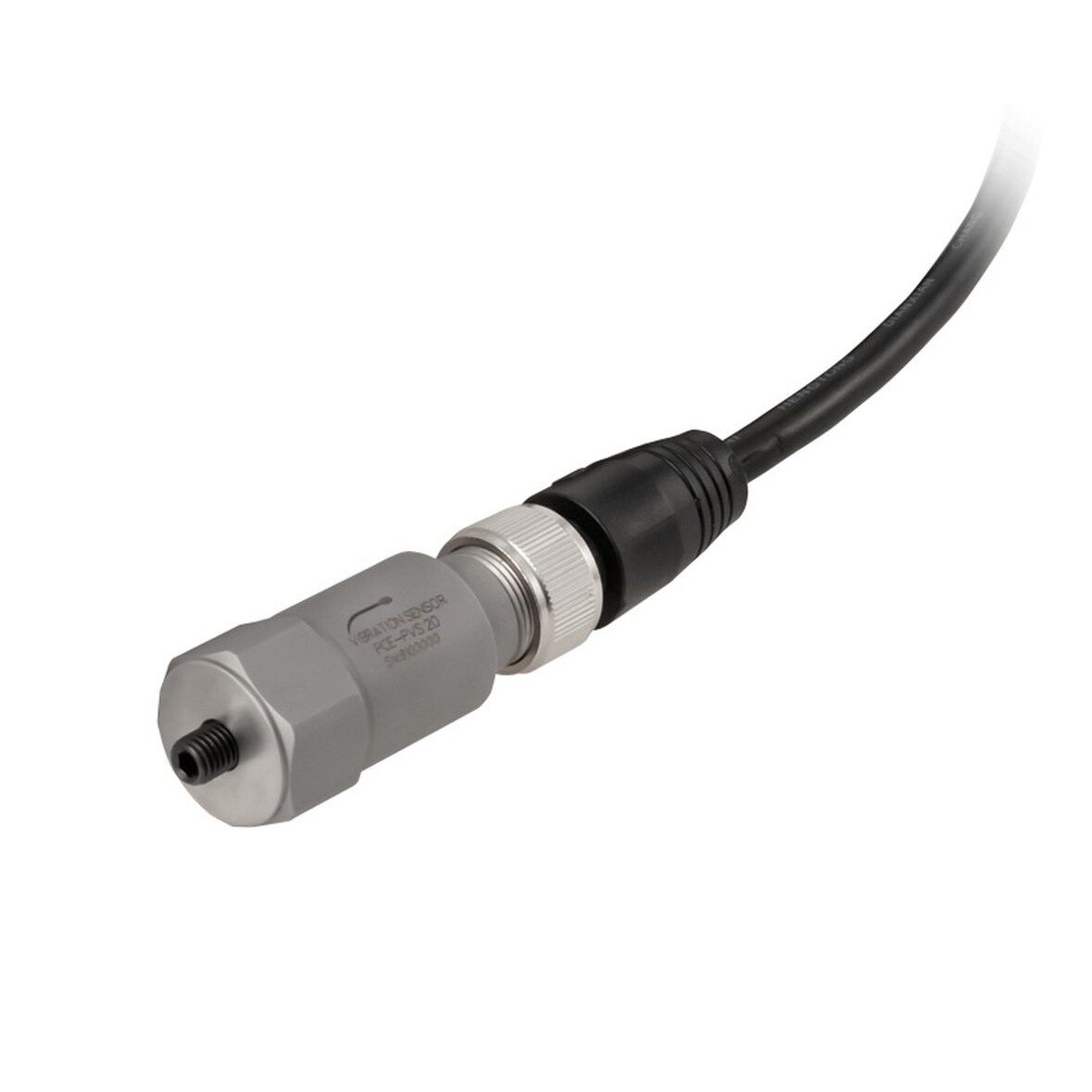

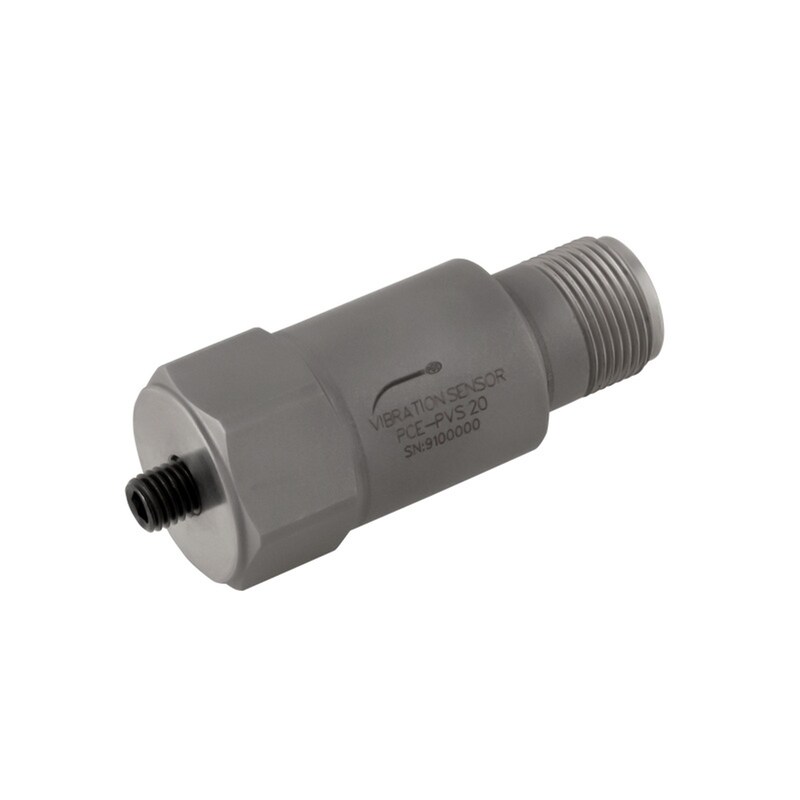

PCE Instruments Vibrationsaufnehmer PCE-PVS 20

Bandbreite Der Vibrationsaufnehmer ist für die kontinuierliche Überwachung der Schwinggeschwindigkeit entwickelt worden. Den Vibrationsaufnehmer gibt es in verschiedenen Ausführungen. Je nach Art des Vibrationsaufnehmers wird zwischen Bauform und Messbereich unterschieden.

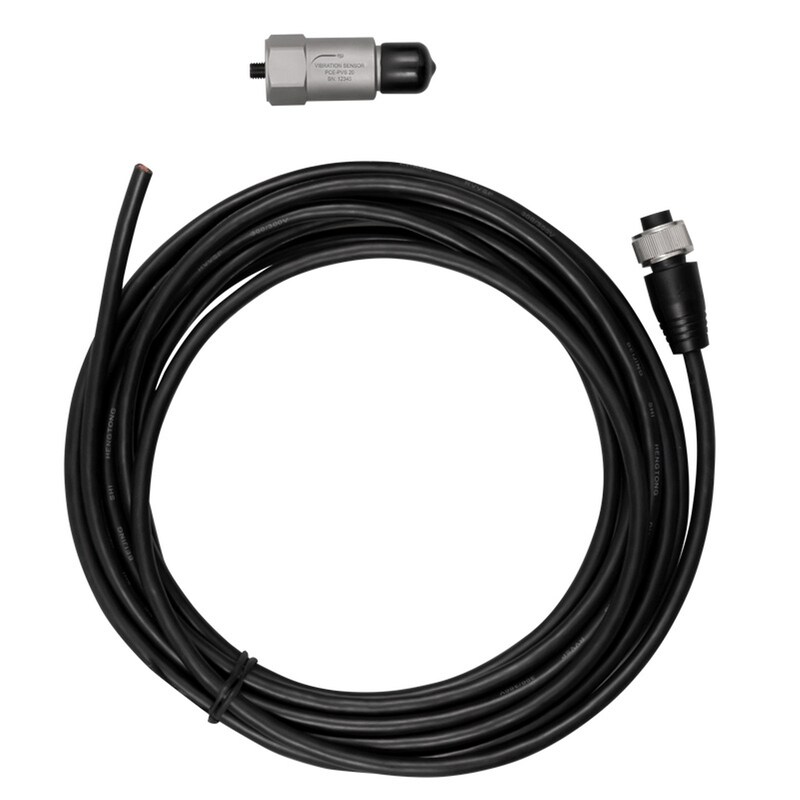

Der Vibrationsaufnehmer misst die Schwinggeschwindigkeit im Bereich von ± 12,7 mm/s bzw. ± 25,4 mm/s im Frequenzbereich zwischen 3 Hz und 1500 kHz. Die gemessene Schwinggeschwindigkeit wird als 4 ... 20 mA Prozesstrom ausgegeben. Der Vibrationssensor wird in Stromschleife über einen MIL-C-5015-Verbinder mit einer Steuerung oder Prozessanzeige verbunden. Je nach Bauform ist die Anschlussbuchse senkrecht oder waagerecht am Vibrationsaufnehmer angebracht. Betrieben werden kann der Vibrationsaufnehmer mit einer Spannung von 12 ... 24 V DC.

Messbereich ± 25,4 mm/s
Frequenzbereich 3 ... 1500 Hz
Ausgang 2 Leiter 4 ... 20 mA
Empfindlichkeit< 5%
Schocklimit ± 1000 g
Spannungsversorgung 12 ... 24 V DC in Stromschleife
Isolation gegen Masse > 108 Ohm
Ausgangsimpedanz < 100 Ohm
Bauform Senkrechter Anschluss
Elektrische Anschlüsse
Pin A: + 4 ... 20 mA
Pin B: - 4 ... 20 mA

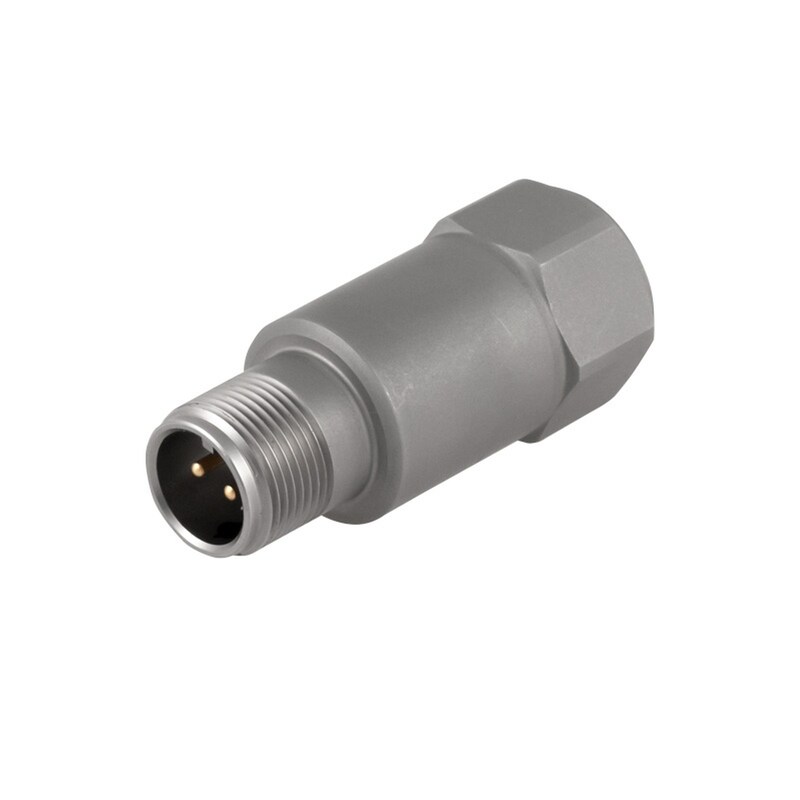

Anschlussart 2 Pin MIL-C-5015
Betriebstemperatur -40 ... 85 °C
Abmessungen Ø22 x51
Montagegewinde M6
