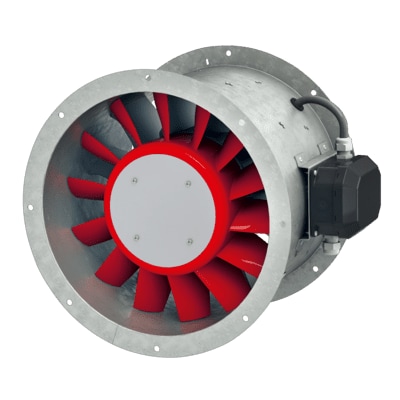

Helios AMD 280/2 - Axial-Mitteldruckvent. 3-PH regelbar - 02257 - LB15563

Helios AMD 280/2 - Effiziente Luftführung mit Regelbarkeit

Der Helios AMD 280/2 ist ein leistungsstarker Axial-Mitteldruckventilator. Er verfügt über eine zylindrische Rohrhülse und beidseitige Flansche. Dieser Ventilator ist direkt angetrieben und ermöglicht dank seiner Drehzahlregelung eine präzise und flexible Anpassung der Luftführung für vielseitige Anwendungen.

Vorteile

* Hohe Flexibilität: Die Drehzahlsteuerung ermöglicht eine Anpassung der Leistung an spezifische Anforderungen.
* Stabiler und leiser Betrieb: Die dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 trägt zu einem vibrationsarmen und geräuscharmen Lauf bei.
* Minimale Wartung: Der Motor ist geschlossen gebaut und wartungsfrei, was den Betriebsaufwand reduziert.
* Langlebigkeit: Gedichtete, geräuscharme Kugellager mit Langzeitschmierung unterstützen eine lange Lebensdauer und zuverlässige Funktion.
* Robuste Konstruktion: Das zylindrische Rohr aus verzinktem Stahlblech mit angeformten Flanschen sorgt für eine hohe Beständigkeit und erleichtert die Installation.

Modulare Bauweise

Das zylindrische Rohr besteht aus verzinktem Stahlblech und verfügt über beidseitig angeformte Flansche nach DIN 24155 Bl.3. Diese Bauweise ermöglicht eine einfache und flexible Integration in bestehende Rohrsysteme. Dies vereinfacht die Installation und spart Zeit bei der Montage.

Optimierte Luftförderung

Das Axiallaufrad ist aus robustem Kunststoff gefertigt und besitzt 14 räumlich gekrümmte Schaufeln. Dies trägt zu einem hohen Volumenstrom und einer effizienten Druckerhöhung bei. Die benötigte Luftmenge wird auch unter anspruchsvollen Bedingungen zuverlässig transportiert.

Präzise Leistungsregelung

Der Drehstrom-Kurzschlussläufer-Motor ist durch Spannungsreduzierung drehzahlsteuerbar. Er verfügt zudem über integrierte Thermokontakte. Dies ermöglicht eine feine Abstimmung der Ventilatorleistung und bietet Schutz vor Motorüberlastung, was die Betriebssicherheit erhöht.

Erhöhte Effizienz

Ein integriertes Nachleitrad optimiert den Luftstrom nach dem Laufrad. Dies verbessert die Effizienz des Ventilators und führt zu einer besseren Energienutzung sowie einer reduzierten Lärmentwicklung.

Technische Spezifikationen

* Volumenstrom bei 0 Pa: 3960 m³/h
* Max. Druckerhöhung: 380 Pa
* Fördermitteldichte: 1.2 Kg/m³
* Fördermitteltemperatur: 40/60 °C
* Drehzahl: 2745 1/min
* Aufgenommene Leistung: 0,700 kW
* Gewicht: 13,8 kg
* Schalleistung: 80 dB(A)
* Schalldruck in 4m: 60 dB(A)
* Spannung: 400 Volt
* Stromaufnahme: 1,4 / 1,5 Amp
* Wechselstrom/Drehstrom: Drehstrom (D)
* Frequenz: 50 Hz
* Isolierklasse: B
* Schutzart: IP 54
* Explosionsschutz: N

Einsatzbereiche und Anwendungsszenarien

Der Ventilator ist geeignet für die effiziente Be- und Entlüftung großer Räume in gewerblichen und industriellen Gebäuden, wo hohe Luftvolumenströme erforderlich sind.

Er eignet sich für Anwendungen, die eine präzise Luftführung benötigen, wie beispielsweise in der Prozesslufttechnik oder bei speziellen Klimaanlagen.

Aufgrund des niedrigen Geräuschpegels und der vibrationsarmen Bauweise kann der Ventilator auch in geräuschsensiblen Bereichen eingesetzt werden, sofern Kanalsysteme vorhanden sind. Dazu gehören beispielsweise Büros oder öffentliche Einrichtungen.

Hersteller und Qualität

Der Helios AMD 280/2 wird von Helios Ventilatoren hergestellt, einem Unternehmen, das sich auf Lüftungstechnik spezialisiert hat. Die Fertigungsqualität zeigt sich in der dynamischen Wuchtung für vibrationsfreien Lauf und der Verwendung von wartungsfreien, gedichteten Kugellagern mit Langzeitschmierung. Diese Merkmale unterstützen die Zuverlässigkeit und Langlebigkeit des Geräts.
