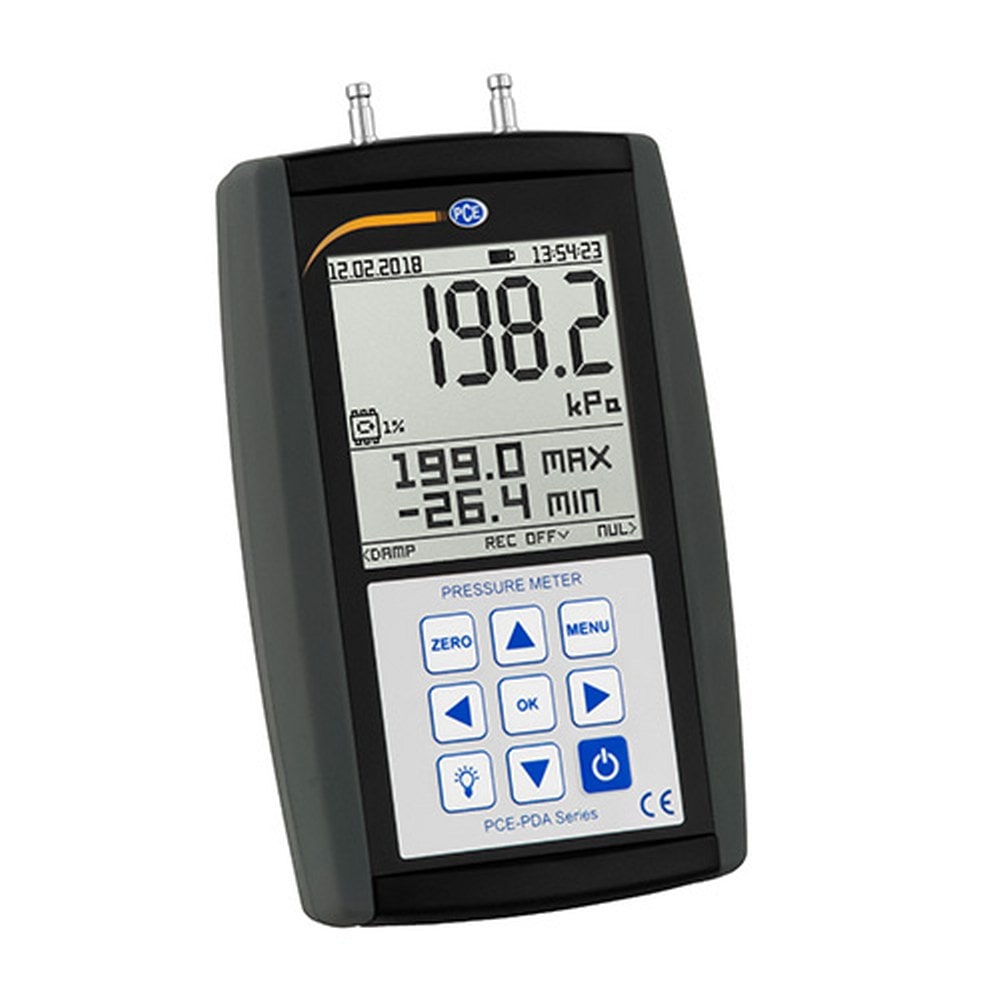

PCE Instruments Differenzdruckmanometer PCE-PDA 1L

Die Differenzdruckmanometer der PCE-PDA Serie sind zuverlässige Differenzdruckmanometer zur Druckmessung von Gasen im Bereich von ±200 Pa, ± 2kPa bzw. 20 kPa je nach Modell. Das Differenzdruckmanometer verfügt über viele verschiedene Druckmessfunktionen. So stehen dem Anwender über 16 Einheiten zur Verfügung. Weiterhin misst das Differenzdruckmanometer zusätzlich zu dem Differenzdruck, die Temperatur, Strömungsgeschwindigkeit und Volumenstrom.

Darüber hinaus kann in dem zweigeteilten Grafikdisplay der maximale und minimale Differenzdruck angezeigt werden. Die Auflösung des Differenzdruckes kann wahlweise umgeschaltet werden. Im Differenzdruckmanometer ist ein Hochpräzisionsmodus integriert, der die Auflösung um ein zehnfaches erhöht. Das PCE-PDA Differenzdruckmanometer verfügt über eine Datenloggerfunktion. Diese ermöglicht es neben der kontinuierlichen Speicherung der Messwerte einen Leckagetest an Druckleitungen durchführen zu können.

Im Datenloggermodus ist es möglich am Differenzdruckmanometer eine Dauer einzustellen in der die Daten mit einem zuvor gewählten Intervall gespeichert werden. Im Leckagemessmodus sind vom Nutzer die Messdauer und das Differenzdrucklevel vorzugeben. Nach der Messung zeigt das Differenzdruckmessgerät dann die Abweichung zum Sollwert an. Zusätzlich zu diesen beiden Funktionen kann das Differenzdruckmessgerät, mit optional erhältlichen Pilotstaurohren die Strömungsgeschwindigkeit bzw. den Volumenstrom in Leitungen ermitteln.

Messbereich Temperatur 0 ... +50 °C
Auflösung 0,1 °C
Genauigkeit ±1 °C
Messbereich Druck ±2 kPa
Auflösung 0,1 / 1 Pa
Genauigkeit ±0,5 % v. E.
Nominaldruck 2 kPa
Überdruck 10 kPa
Berstdruck 100 KPa

Medien
Flüssigkeiten / Luft
Messrate 10 Hz
Messeinheiten Pa, hPa, kPa, MPa, mBar, Bar, ATM, kg/cm², mmH2O, cmH2O, inH2O, mmHg, inHg, Torr, PSI, PSF

Druckart
Differenzdruck
Relativdruck (Wenn neg. Druckanschluss offen) Druckanschlüsse 5 mm Nippel für Schnellverbinder
Max-, Min- und Hold-Funktion Ja

Datenlogger 1024
Speicherplätze
1 s ... 255 h Aufnahmezeit je Speicherplatz
1 s ... 24h Aufnahmeintervall

Medium Für Luft und nicht explosive Gase
Nullkorrektur Ja, mittels Nulltaste Mittelwertbildung Ja, zwischen 0,1 ... 9,9 s
Anzeige Grafik LCD mit Hintergrundbeleuchtung
Schutzart IP41
Spannungsversorgung 2 x 1,5 V AA Batterie / 1,2 V NiMh Akku 5 V / 500 mA USB Netzteil
Stromaufnahme 50 mA (mit Hintergrundbeleuchtung) 10 mA (ohne Hintergrundbeleuchtung)
Betriebstemperatur 0 ... 50 °C
Lagertemperatur 10 ... 55 °C
Abmaße 145 x 85 x 35 mm
Gewicht ca. 285 g
