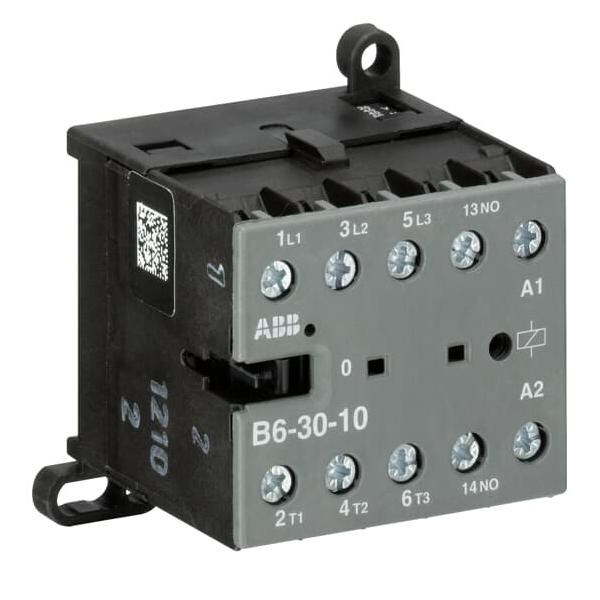

ABB Stotz S&J Schütz B6-30-10-80 GJL1211001R8100

ABB Stotz S&J Schütz B6-30-10-80

Hersteller:ABB Stotz S&J
Bezeichnung:Schütz 1S 220-240VAC
Typ:B6-30-10-80
Bemessungssteuerspeisespannung Us bei AC 50 Hz:220..240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:220 V
Bemessungssteuerspeisespannung Us bei DC:220..240 V
Spannungsart zur Betätigung:AC
Anzahl der Schließer als Hauptkontakte:3
Anschlussart Hauptstromkreis:Schraubanschluss
Betriebsspannung bei AC 50 Hz:220..690 V
Betriebsspannung bei AC 60 Hz:220..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:20 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:9 A
Bemessungsbetriebsleistung bei AC-3, 400 V:4 kW
Bemessungsbetriebsleistung NEMA:1,4914 kW
Anzahl der Hilfskontakte als Schließer:1
Geeignet für Reiheneinbau:nein
Breite:52,5 mm
Höhe:57,5 mm
Tiefe:46,7 mm

ABB Stotz S&J Schütz B6-30-10-80: weitere Details

Kleinschütze B/BC 6 und B/BC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch und durch vielfältige Kontakt- und Spulenvarianten bietet sich eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Mit ihrer AC- oder DC-Ansteuerung schalten sie Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind Löschglieder sowie seitlich oder frontseitig aufsteckbare 2-polige Hilfsschalter.

Geliefert wird: ABB Stotz S&J Schütz 1S 220-240VAC B6-30-10-80, Verpackungseinheit: 1 Stk., EAN: 4013614150647
