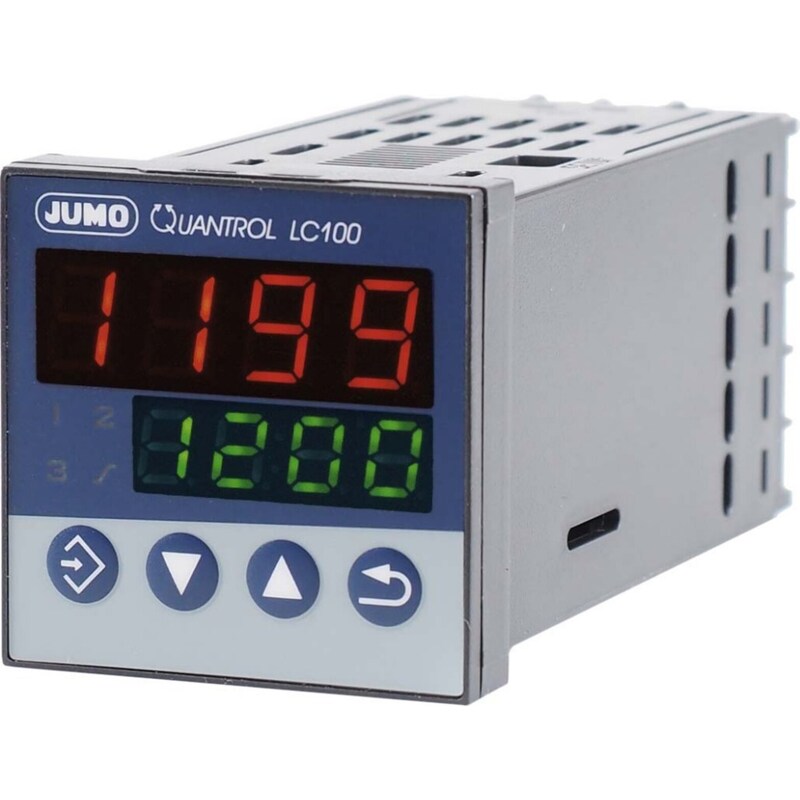

Jumo Quantrol-Kompaktregler 702031/8-3100-25 00601595

Jumo Quantrol-Kompaktregler 702031/8-3100-25

Hersteller:Jumo
Bezeichnung:Quantrol-Kompaktregler AC/DC 20-30V, 48x48m
Typ:702031/8-3100-25
Ausführung des elektrischen Anschlusses:Federzuganschluss
Mit abnehmbaren Klemmen:nein
Spannungsart der Versorgungsspannung:DC
Versorgungsspannung bei AC 50 Hz:0 V
Versorgungsspannung bei AC 60 Hz:0 V
Versorgungsspannung bei DC:20..30 V
Anzahl der Messkreise:1
Fehlerspeicherung möglich:nein
Externer Reset möglich:nein
Temperaturmessbereich:-270..2500 °C
Widerstandsmessbereich:0..4000 Ohm
Anzahl der Kontakte als Schließer:2
Breite:48 mm
Höhe:48 mm
Tiefe:104 mm

Jumo Quantrol-Kompaktregler 702031/8-3100-25: weitere Details

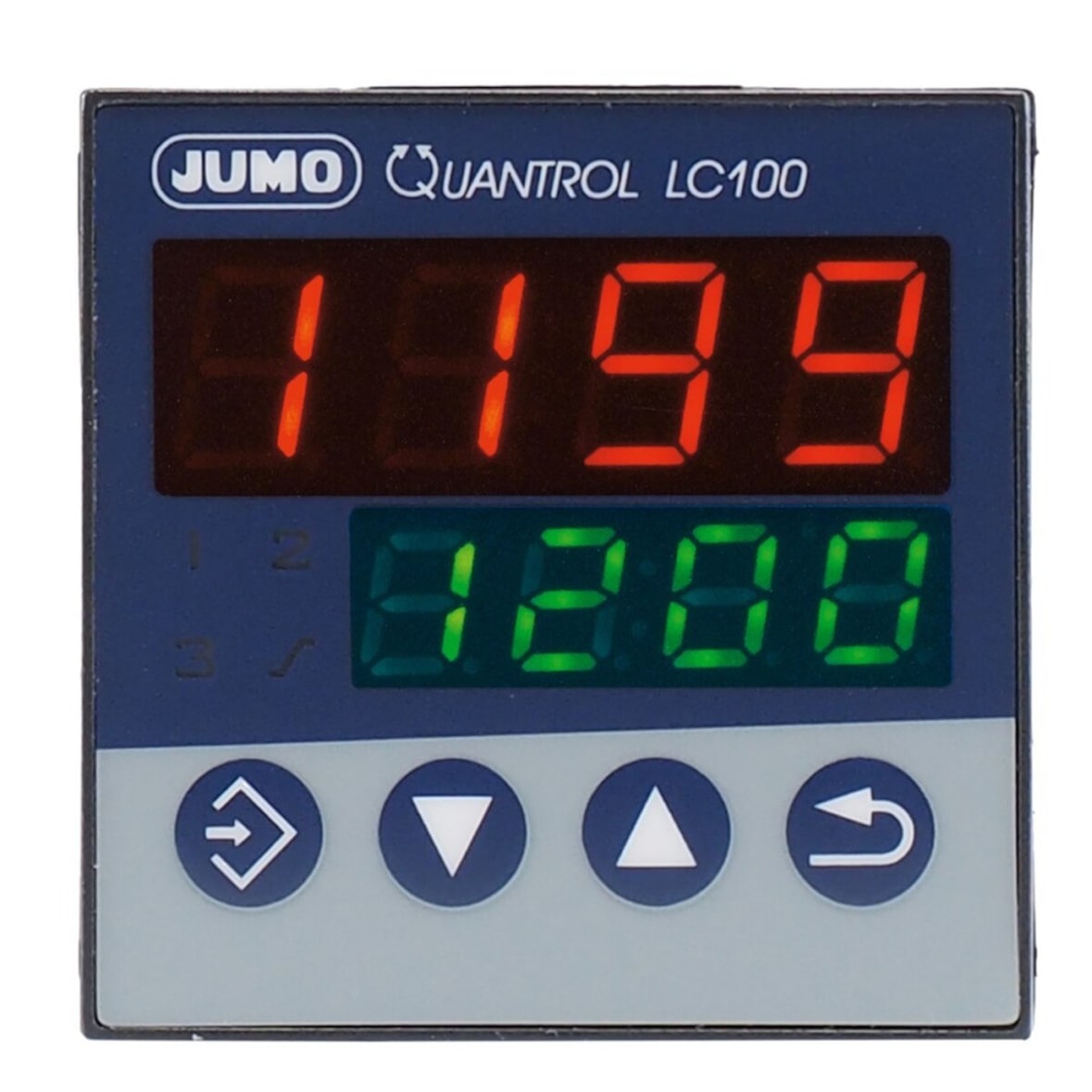

Die Einsatzgebiete sind Zweipunkt- und Dreipunkt-Regelanwendungen sowie die Ansteuerung von Regelventilen oder Thyristorleistungsstellern über einen stetigen Reglerausgang. Der universelle Analogeingang für Widerstandsthermometer, Thermoelemente oder Strom-/Spannungssignale ist frei programmierbar. Soll- und Istwert sowie alle Parameter werden über zwei Sieben-Segment-LED-Displays (rot/grün) mit ein oder zwei Nachkommastellen dargestellt. Die Werte können wahlweise in °C oder in °F angezeigt werden. 2 Relaisausgänge mit einer Schaltleistung von 3 A / 230 V und 1 Binäreingang stehen zur Verfügung. Über gelbe LEDs wird die Schaltstellung des Relais angezeigt, dem unterschiedliche Funktionen zugeordnet werden können. Ein analoger Ausgang 0 bis 10 V oder 0(4) bis 20 mA ist als stetiger Reglerausgang, Istwert- oder Sollwertausgang konfigurierbar. Mit dem Binäreingang kann z. B. die Bedienung und Einstellung verriegelt, eine Rampe oder Timer aktiviert bzw. die Selbstoptimierung gestartet werden. Die Versorgungsspannung beträgt AC/DC 20 bis 30 V. Der Regler besitzt eine Rampenfunktion mit einstellbarem Gradienten zur stetigen Änderung des Sollwerts. Zusätzlich lässt sich eine spezielle Brennkurve für kleine Keramikbrennöfen nutzen, so dass ein geregeltes Anfahren und ein zeitabhängiges Brennen möglich ist. Sollwerte, Gradient und Brenndauer kann der Bediener direkt am Gerät eingeben. Alternativ zur frontseitigen Bedienung kann der Regler via Setup-Programm und USB-Schnittstelle ohne zusätzliche Spannungsversorgung programmiert werden.

Geliefert wird: Jumo Quantrol-Kompaktregler AC/DC 20-30V, 48x48m 702031/8-3100-25, Verpackungseinheit: 1 Stk., EAN: 4053877011620
