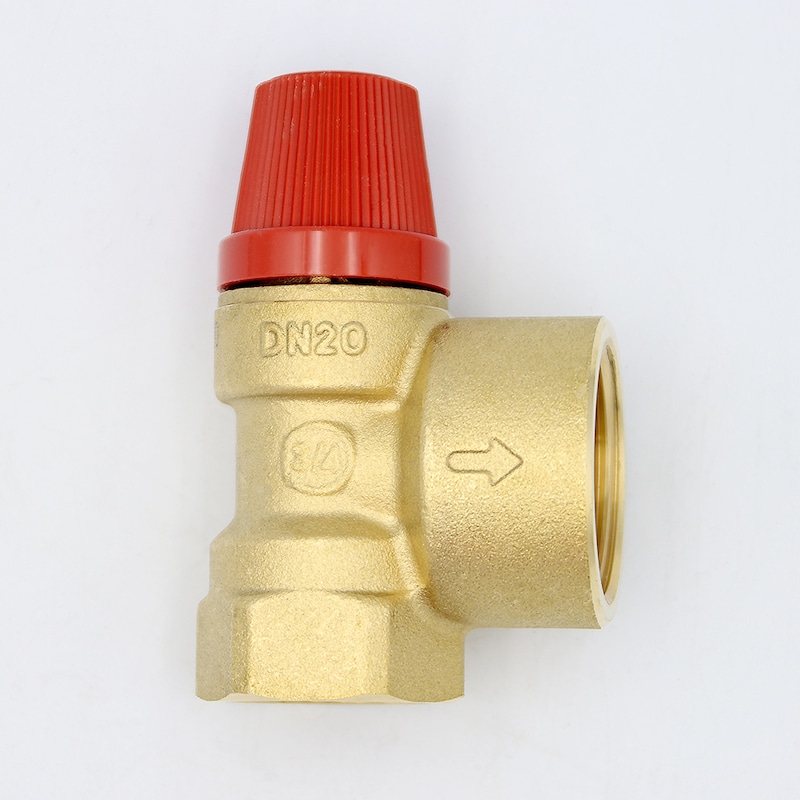

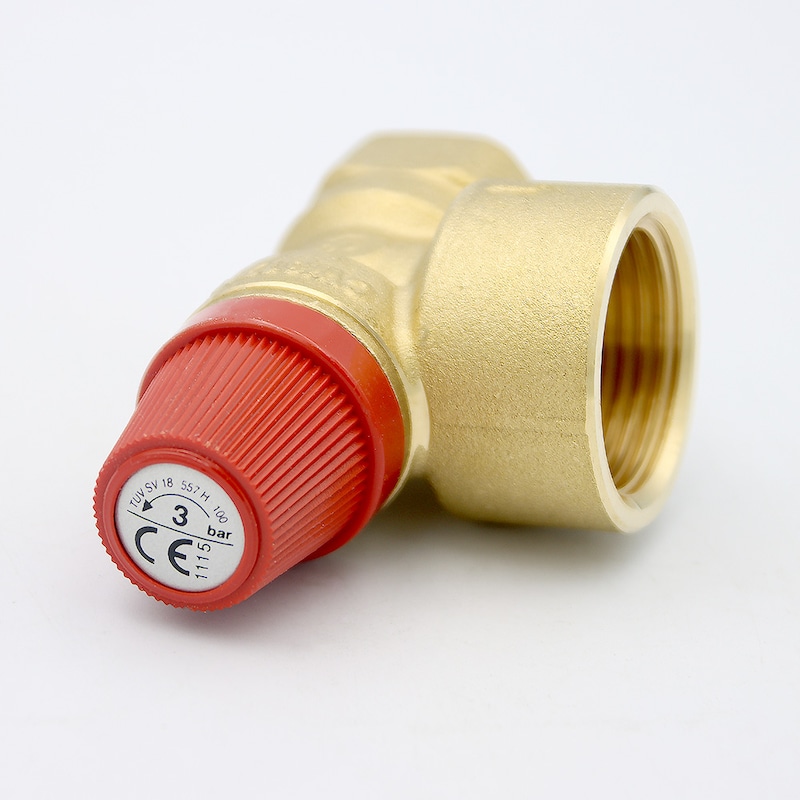

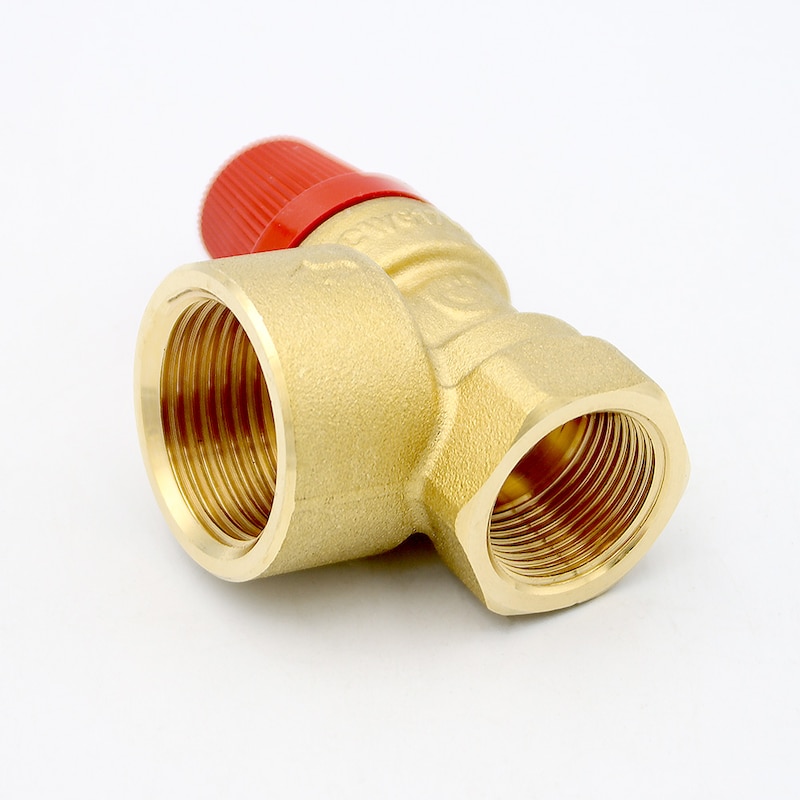

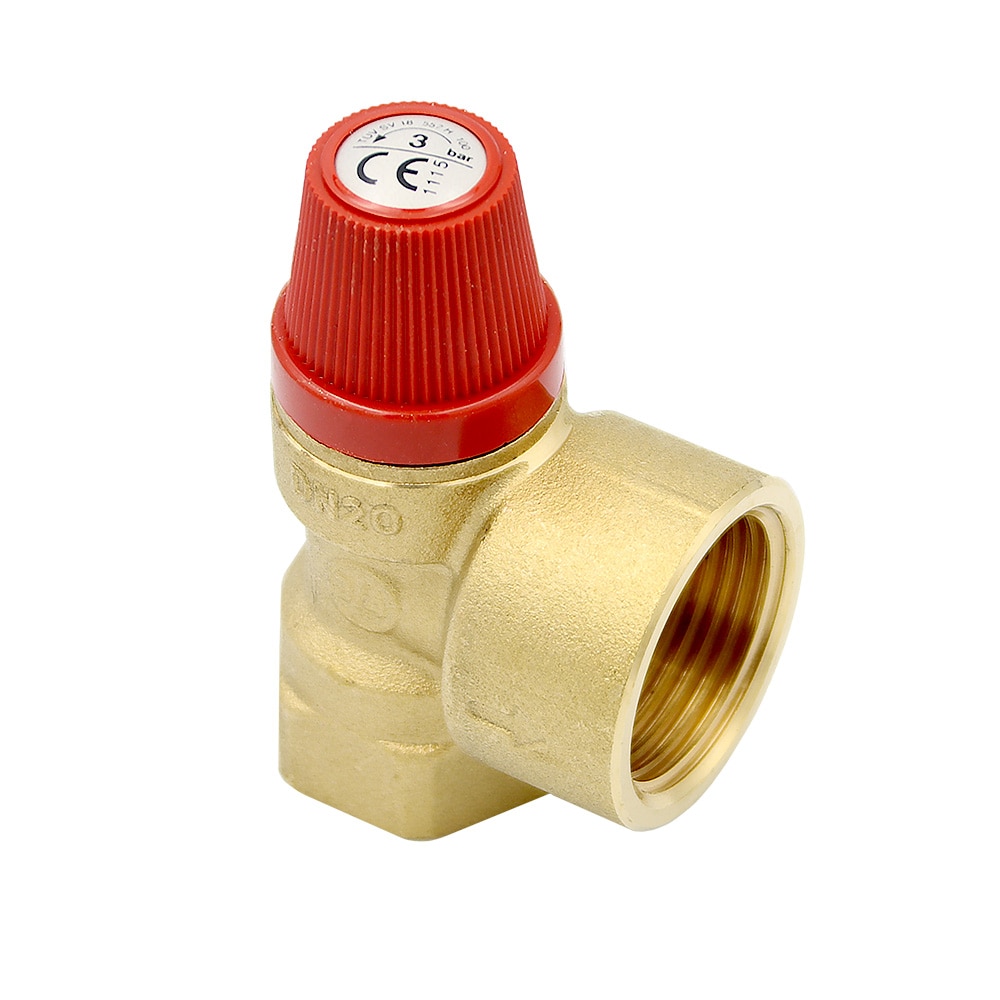

Caleffi Membran Sicherheitsventil 3/4 Zoll 3 bar Überdruckventil Druckventil

Sicherheitsventile schützen druckbeaufschlagte Räume oder Druckbehälter (z. B. Dampfkessel, Druckbehälter, Rohrleitungen, Transportbehälter) vor einem unzulässigen Druckanstieg, der zu einer Schädigung des angeschlossenen Druckgerätes führen kann. Sicherheitsventile leiten bei Überschreiten des Ansprechdruckes Gase, Dämpfe oder Flüssigkeiten in die Atmosphäre oder in Sammelrohrleitungen ab.

AllgemeinesDiese Membran – Sicherheitsventile werden nach den Sicherheitsanforderungen der Druckgeräterichtline 97/23/CE des Europäischen Parlaments hergestellt. Mit dieser Richtlinie harmonisieren die Mitgliedsstaaten den Bereich Druckgeräte. Die Montageanleitung ist nach dem Artikel 3.4 Anhang 1 der Druckgeräterichtline 97/23/CE erstellt und dem Produkt beigelegt.

TÜV Zertifizierungmit vergrößertem Auslass, bauteilgeprüft gemäß TRD 721; VdTÜV-Merkblatt Sicherheitsventil SV100Bauteilkennzeichen: TÜV.SV.05-760.H.50.p 1/2”

Technische Eigenschaften

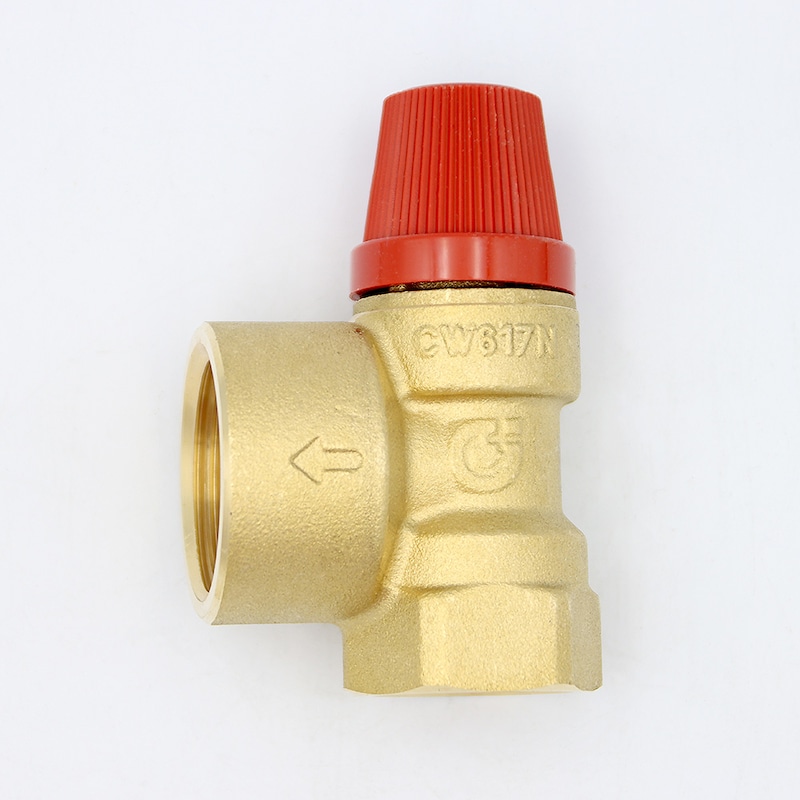

• Körper: DIN EN 12165 CW 617N
• Handgriff: ABS
• Verschlussdichtung: EPDM
• Nominaldruck: PN10
• Zulässige maximale Betriebstemperatur: 120°C
• Betriebsflüssigkeit: Glykol-Wasser-Gemisch max. 50%
• Druckgeräterichtlinieneinstufung PED: IV

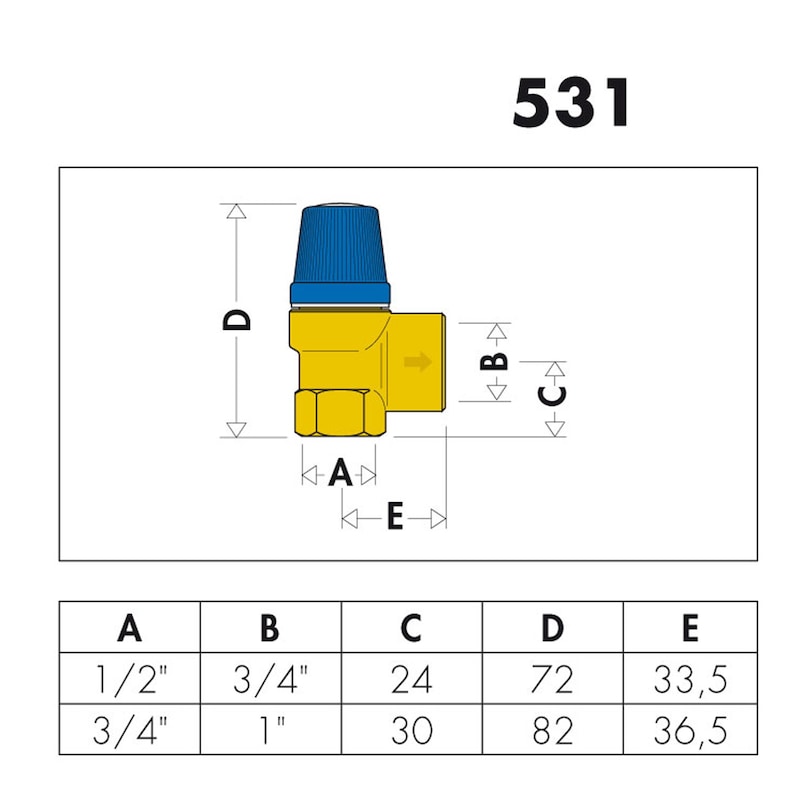

• Einlassanschluss/Auslassanschluss: 3/4” x 1”
• Ansprechdruck: 3 bar

Geeignet für geschlossene Heizungsanlagen nach EN 12828 unter Verwendung eines Membran-Ausdehnungsgefäßes.

Produktdaten:

• Typ: Überdruckventile
• IG-IG Anschlüsse
• Ansprechdruck: 20%
• Schließabweichung: 20%
• Temperaturbereich: 5÷100°C
• Arbeitsmedien: Wasser

Lieferumfang: Membran Sicherheitsventil 3/4 x 1 Zoll 3 bar Überdruckventil

Herstellernummer: 530530

• Caleffi Membran Sicherheitsventil 3/4 Zoll 3 bar Überdruckventil Druckventil
• IG-IG Anschlüsse - Ansprechdruck: 20%
• Schließabweichung: 20% - Temperaturbereich: 5÷100°C
• Arbeitsmedien: Wasser
