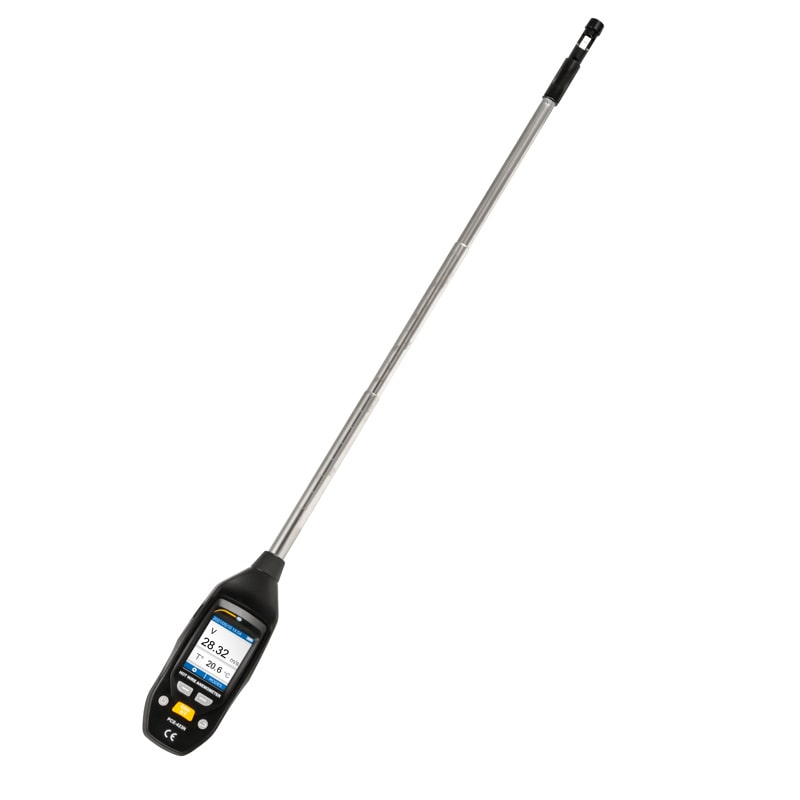

PCE Instruments Durchflussmessgerät PCE-423N

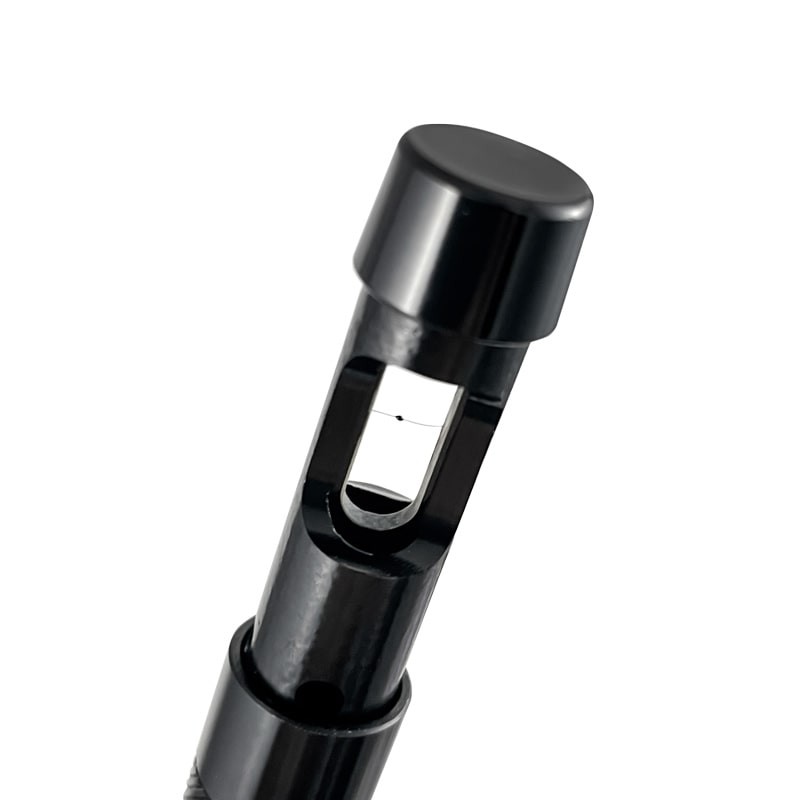

Das Durchflussmessgerät hat einen Messbereich von bis 0 … 30 m/s. Neben der Geschwindigkeit kann das Durchflussmessgerät den Volumenstrom und die Temperatur präzise messen. Die kompakte Bauweise der Sensorik, in Kombination mit der ausziehbaren Teleskopsonde, ermöglichen Messungen auch an besonders schwer zugänglichen Stellen. Somit können mit dem Hitzedraht Anemometer Strömungsmessungen in Kühlrippen oder auch Zu- und Abluftleitungen durchgeführt werden.

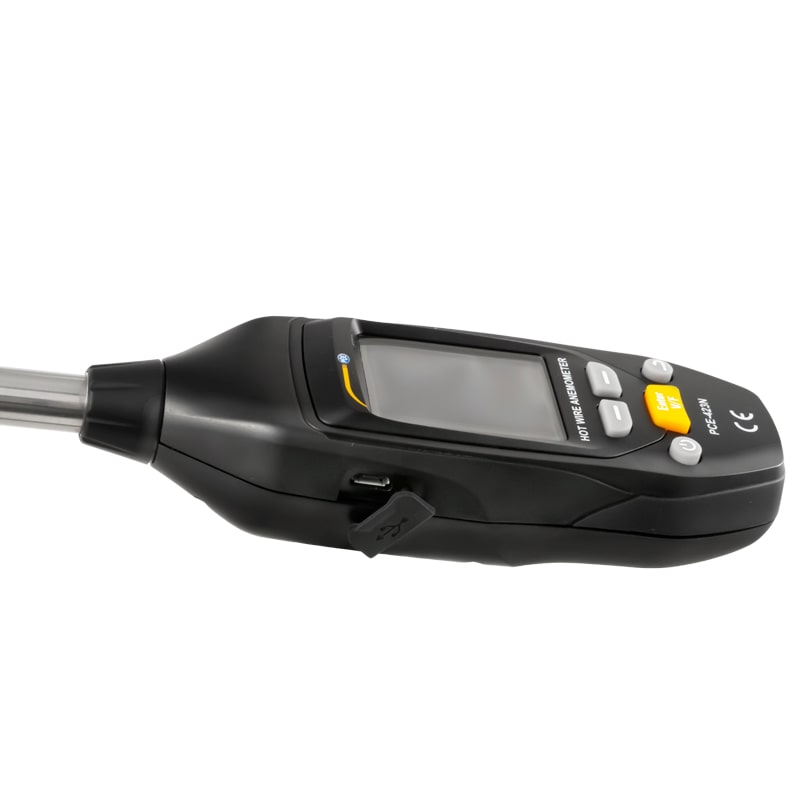

Mit dem Speicher bei dem Durchflussmessgerät können bis zu 10.000 Messpunkte aufgezeichnet werden. Die gespeicherten Daten können direkt auf dem Hitzedraht Anemometer nach einer Messung eingesehen werden. Eine Übertragung der Messdaten vom Durchflussmessgerät auf einen beliebigen Computer wird über die Micro-USB Schnittstelle ermöglicht. Die gespeicherten Daten werden im CSV Format angezeigt und können somit beliebig analysiert und weiterbearbeitet werden.

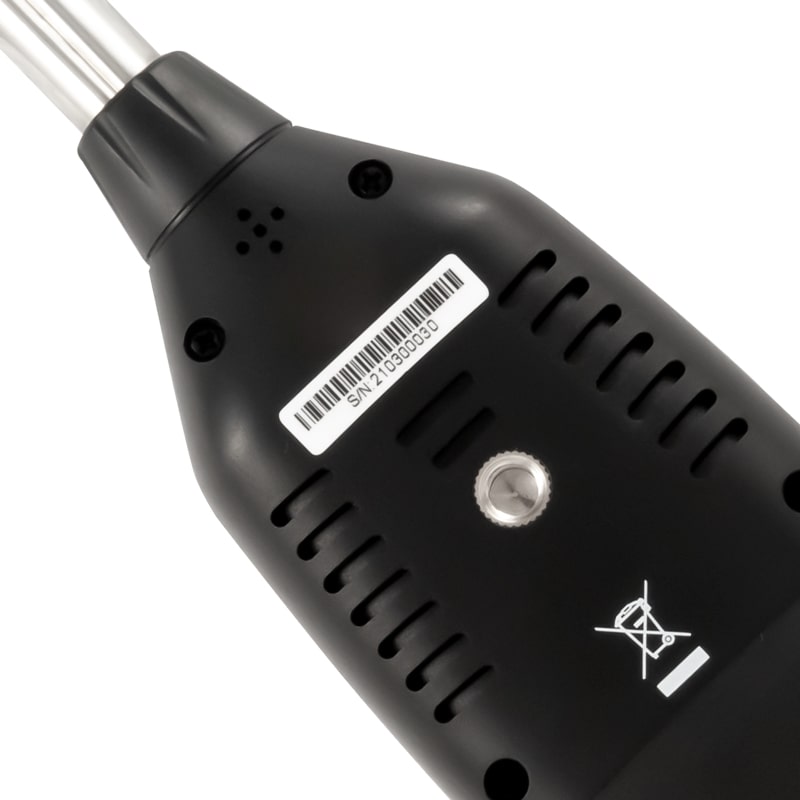

Der verbaute 1000 mAh Akku bei dem Durchflussmessgerät ermöglich eine mobile Anwendung. Geladen wird der Akku vom Durchflussmessgerät über die Micro-USB Schnittstelle. Somit kann das Durchflussmessgerät an jeder beliebigen 5 V USB Schnittstelle geladen werden. In Verbindung mit einem Stativ kann das Durchflussmessgerät optimal positioniert werden. Dafür befindet sich auf der Rückseite vom Hitzedraht Anemometer eine 3/8“ Stativhalterung.

Geschwindigkeit
Messbereich
0,00 ... 30,00 m/s
0,0 ... 5905,5 ft/min
Auflösung
0,01 m/s
0,1 ft/min
Genauigkeit*
±0,10 m/s oder ±5 % v. Mw. bei 0 ... 5 m/s
±0,30 m/s oder ±5 % v. Mw. bei 5 ... 30 m/s
±19,6 ft/min oder ±5 % v. Mw. bei 0 ... 984,2 ft/min
±59,0 ft/min oder ±5 % v. Mw. bei 984,2 ... 5905,5 ft/min

*der größere Wert gilt
Volumenstrom
Messbereich
0,0 ... 339120,0 m3/h
0,0 ... 99598,0 CFM
Auflösung
0,1 m3/h
0,1 CFM

Temperatur
Messbereich
0 ... 50 °C
32 ... 122 °F
Auflösung
0,1 °C
0,1 °F
Genauigkeit
±1 °C
±1,8 °F

Weitere Spezifikationen

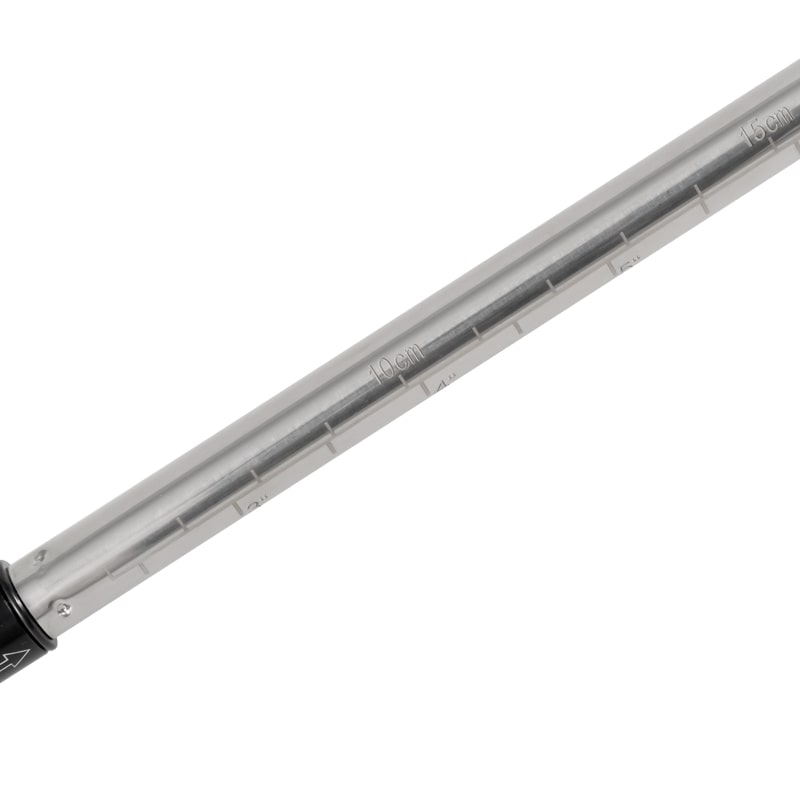

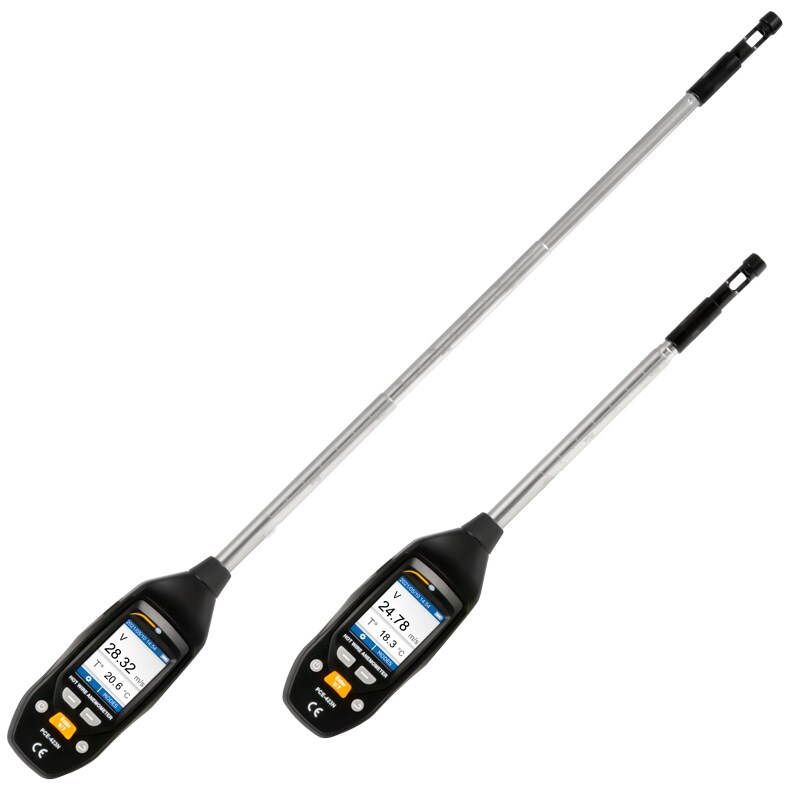

Teleskopsonden Länge 210 ... 426 mm
Teleskopsonden Durchmesser 12 mm
Speicherplatz 10.000 Messpunkte
Dateiformat CSV
Schnittstelle Micro-USB
Halterung 3/8 ` Stativhalterung

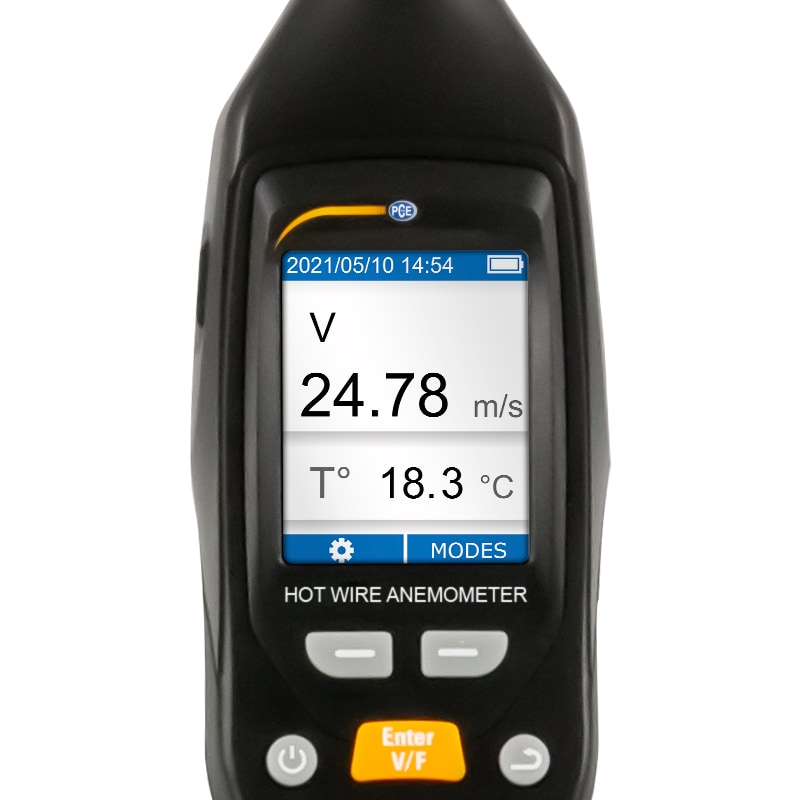

Display 2 ` LCD Display, 176 x 220 Pixel
Messrate 1 Hz
Spannungsversorgung (Akku) interner 1000 mAh Akku
Spannungsversorgung (extern) 5 V DC, 1 A
Betriebsbedingungen 0 ... 50 °C (32 ... 122 °F),< 85 % r.F., nicht kondensierend
Lagerbedingungen -10 ... 60 °C (14 ... 140 °F),< 85 % r.F., nicht kondensierend
Abmessungen (ohne Teleskopsonde) 145 x 50 x 35 mm
Gewicht 156 g
