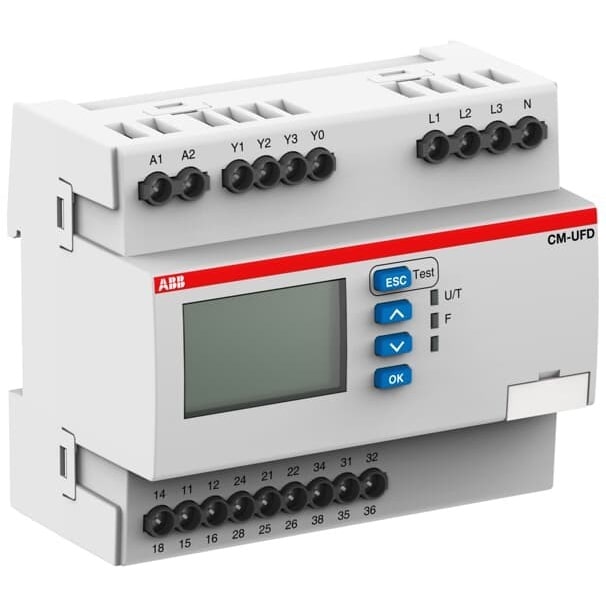

ABB Stotz S&J Überwachungsrelais CM-UFD.M31 1SVR560730R3401

ABB Stotz S&J Überwachungsrelais CM-UFD.M31

Hersteller:ABB Stotz S&J
Bezeichnung:Überwachungsrelais
Typ:CM-UFD.M31
Ausführung des elektrischen Anschlusses:Schraubanschluss
Mit abnehmbaren Klemmen:nein
Externe Stromversorgung erforderlich:ja
Spannungsart der Versorgungsspannung:AC/DC
Versorgungsspannung bei AC 50 Hz:24..240 V
Versorgungsspannung bei AC 60 Hz:24..240 V
Versorgungsspannung bei DC:24..240 V
Spannungsmessbereich 1:0..540 V
Spannungsmessbereich 2:0..540 V
Spannungsart des Messbereichs:AC
Ansprechwert Spannung:0..540 V
1-Phasen-Unterspannung möglich:ja
3-Phasen-Unterspannung möglich:ja
1-Phasen-Überspannung möglich:ja
3-Phasen-Überspannung möglich:ja
1-Phasen-Fenster möglich:ja
3-Phasen-Fenster möglich:ja
Enthält Funktion Gleichspannung-Unterspannung:nein
Enthält Funktion Gleichspannung-Überspannung:nein
Enthält Funktion Gleichspannung-Fenster:nein
Min. einstellbare Ansprechverzögerungszeit:1 s
Max. zulässige Ansprechverzögerungszeit:0 s
Min. einstellbare Rückfallverzögerungszeit:1 s
Max. zulässige Rückfallverzögerungszeit:0 s
Anzahl der Kontakte als Wechsler:3
Betriebsspannung bei AC 50 Hz:230 V
Betriebsspannung bei AC 60 Hz:230 V
Bemessungsschaltstrom:4 A
Breite:108 mm
Höhe:90 mm
Tiefe:67 mm

ABB Stotz S&J Überwachungsrelais CM-UFD.M31: weitere Details

Das Netzeinspeiseüberwachungsrelais CM-UFD.M31 überwacht Spannung und Frequenz in Ein- und Dreiphasennetzen. Es entspricht in Verbindung mit Wechselrichtern mit integrierter Inselnetzerkennung den Bedingungen für den NA-Schutz nach VDE-AR-N 4105:2018-11 (Erzeugungsanlagen am Niederspannungsnetz), bzw. VDE-AR-N 4110:2018-11 ((Erzeugungsanlagen am Mittelspannungsnetz). Für den Einsatz in Altanlagen sind auch die Einstellwerte nach der VDE-AR-N 4105:2011, bzw. BDEW (Einspeisung auf Mittelspannungsnetz) wählbar. In einem Alarmspeicher werden die letzten 99 Abschaltursachen und deren jeweiliger Zeitpunkt abgelegt. Es erfolgt außerdem eine Überwachung der angeschlossenen Kuppelschalter, Vektorsprungerkennung und eine ROCOF Frequenzgradientenüberwachung.

Geliefert wird: ABB Stotz S&J Überwachungsrelais CM-UFD.M31, Verpackungseinheit: 1 Stk., EAN: 4013614492914
