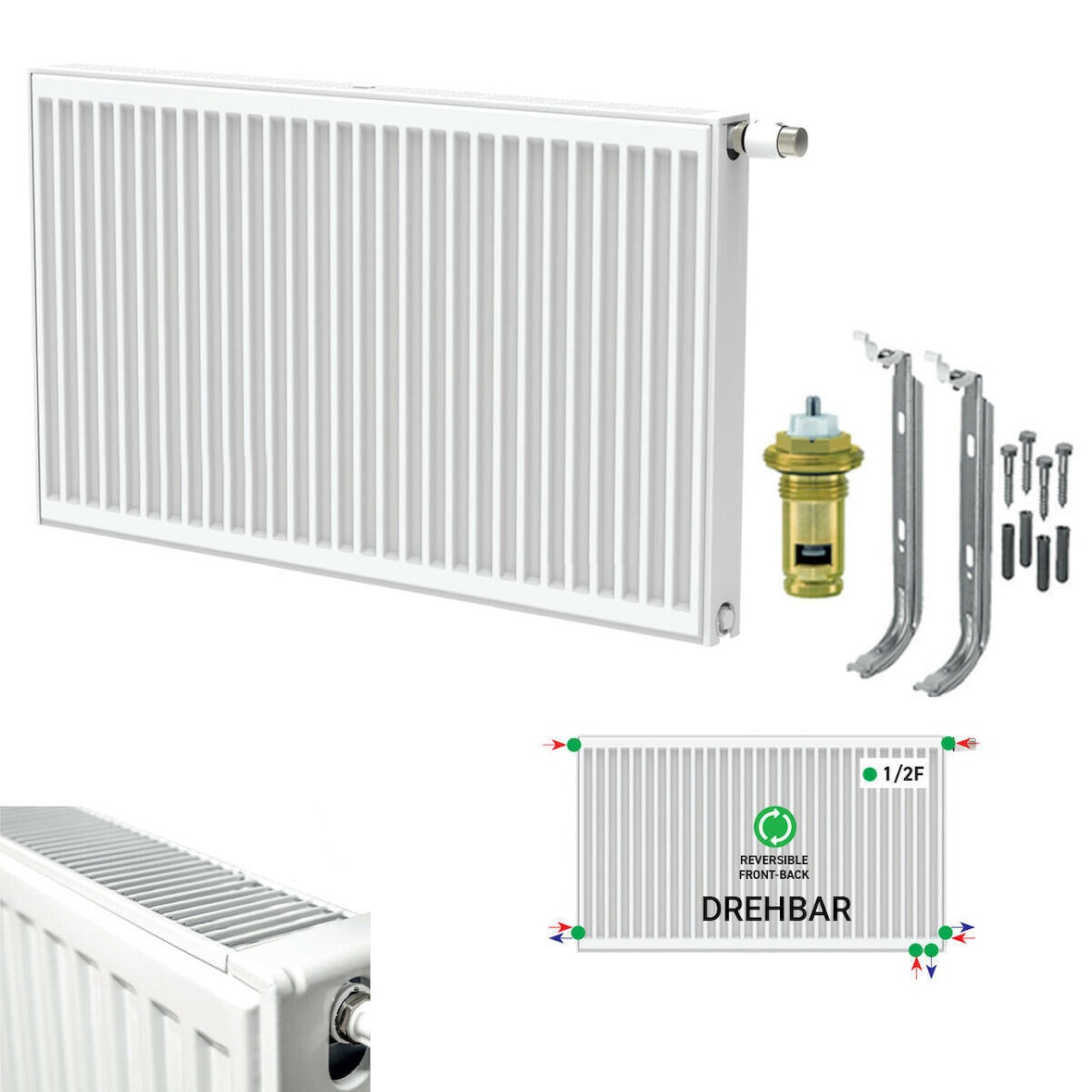

Belrad Universalheizkörper Kompakt Ventilheizkörper 6 Anschlüsse T22 300x800-786W

Belrad Universalheizkörper Kompaktheizkörper Ventilheizkörper Typ 22/33

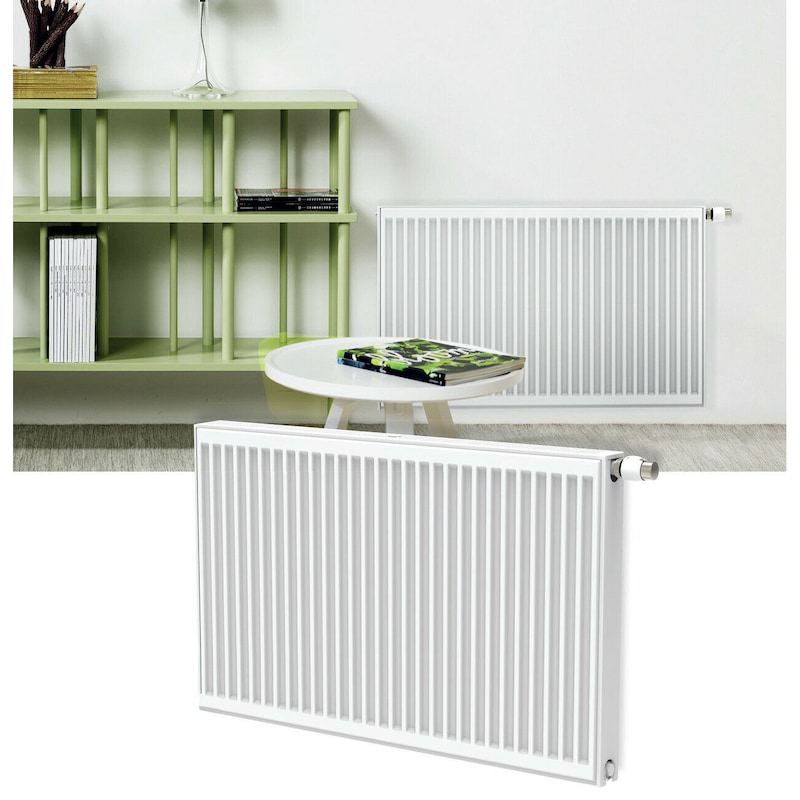

Unser Sortiment für Universalheizkörper umfasst die Bauarten für Heizkörper der Typen 22 und 33. Durch die umfangreichen Verwendungsmöglichkeiten sind diese kosten- und wärmeeffizienten Heizkörper hochwertige Qualitätsprodukte und als Ventil- oder Kompaktheizkörper geeignet. Sie eignen sich mit ihrem zeitlosen Aussehen gleichermaßen für Wohnräume und Büros.

Die erste Zahl in der Typ-Beschreibung gibt die Anzahl der Heizplatten und die zweite die der Konvektorbleche an. Hier gilt stets die Regel: Je höher die Zahl, desto höher auch die Leistung (bei entsprechend gleicher Bauhöhe und Baulänge). Es steigt aber dementsprechend auch die Bautiefe (Typ22 100mm, Typ33 158mm) und das Gewicht an. Gemessen an der benötigten Wärmeleistung sollte also entweder von der Bauart (Höhe, Länge) oder vom Typ her für den passenden Heizkörper entschieden werden. Bei der Auswahl des Heizkörpers kann man überschlägig rechnen, 100W/qm bei 70°/55°C Vor-/Rücklauftemperatur und 20°C Raumtemperatur.

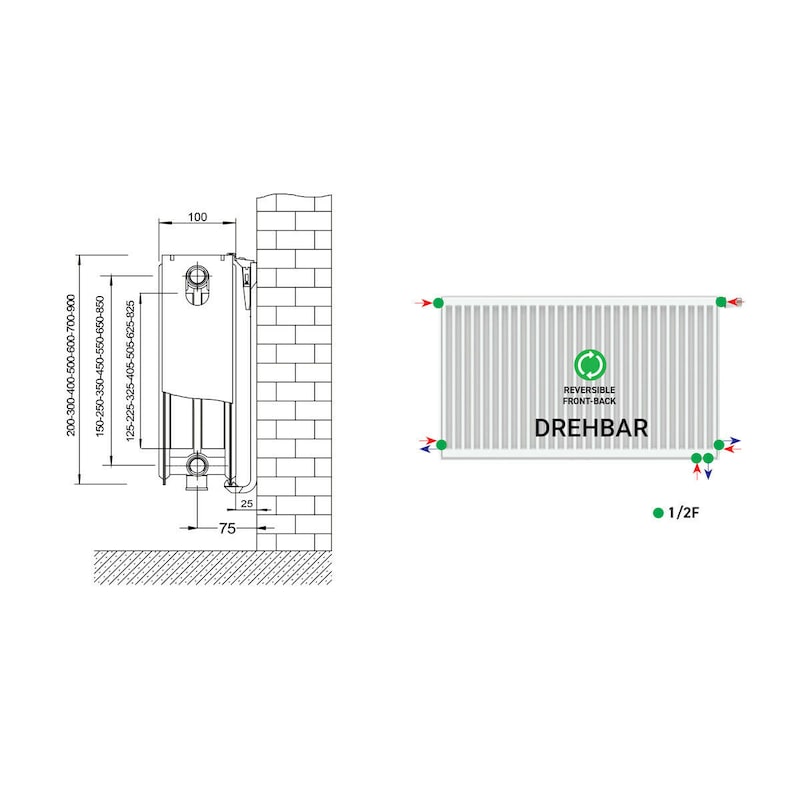

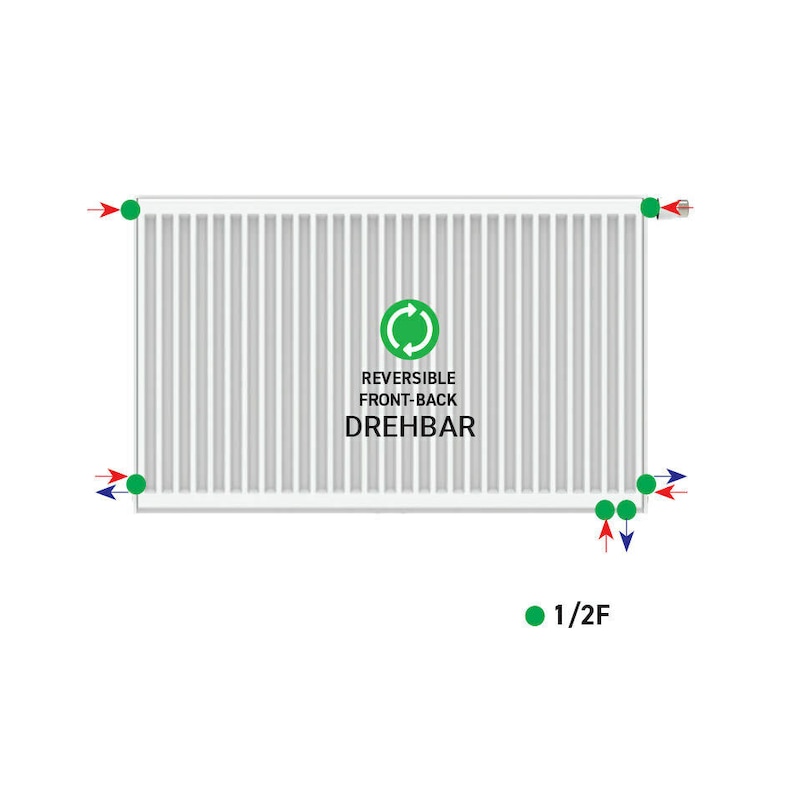

Besitzen 6 Anschlüsse, je zwei auf der linken, rechten und unteren Seite des Heizkörpers, womit sie sich rotieren lassen und sich die Möglichkeiten zur Anbringung des Heizkörpers erweitern. Der wandseitige Verbindungsabstand beträgt beim Typ33 50mm, der raumseitige 133mm. Beim Typ22 beträgt dieser auf beiden Seiten hin 50mm. Der Nabenabstand beträgt immer 50mm weniger als die Bauhöhe des Heizkörpers. Für den Anschluss als Ventilheizkörper wird der Thermostatventileinsatz direkt rechts oder links in den Heizkörper geschraubt, die Anschlüsse der Rohrleitungen kommen von unten, entweder direkt aus dem Boden oder aus der Wand. Unsere Modelle werden standardmäßig mit einem Ventil und passenden Wandhaltern geliefert. Sie sind geprüft nach DIN-EN 442. Dank der äußerst funktionellen und erprobten Bau- und Produktionsart sind diese Typen sehr pflegeleicht und effizient. Für eine gründliche Reinigung wird das Abdeckgitter abgenommen, welches auch im eingebauten Zustand leicht zu demontieren ist.

Technische Daten

Marke: Belrad

Art: Universalheizkörper mit 6 Anschlüssen und 1/2 Zoll Innengewinde

Bautiefe: 100mm (Typ22) 158mm (Typ33)

Nabenabstand: Bauhöhe -50mm

Zulässiger Betriebsdruck: 10 bar

Zulässige Betriebstemperatur: 120°C

Ventileinsatz: Rechts oder links, da drehbar

Farbe: Reinweiß (RAL 9016)

Verwendung: Wahlweise als Kompakt- oder Ventilheizkörper

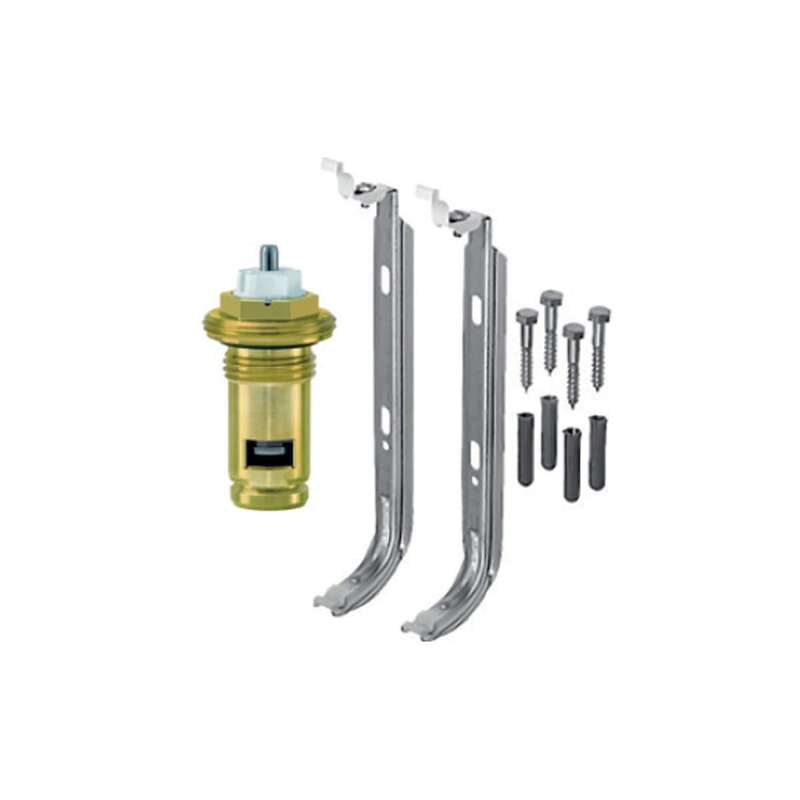

Lieferumfang: Heizkörper, Wandhalterungen, Ventil (Heimeier), Blindstopfen, Entlüftungsstopfen
