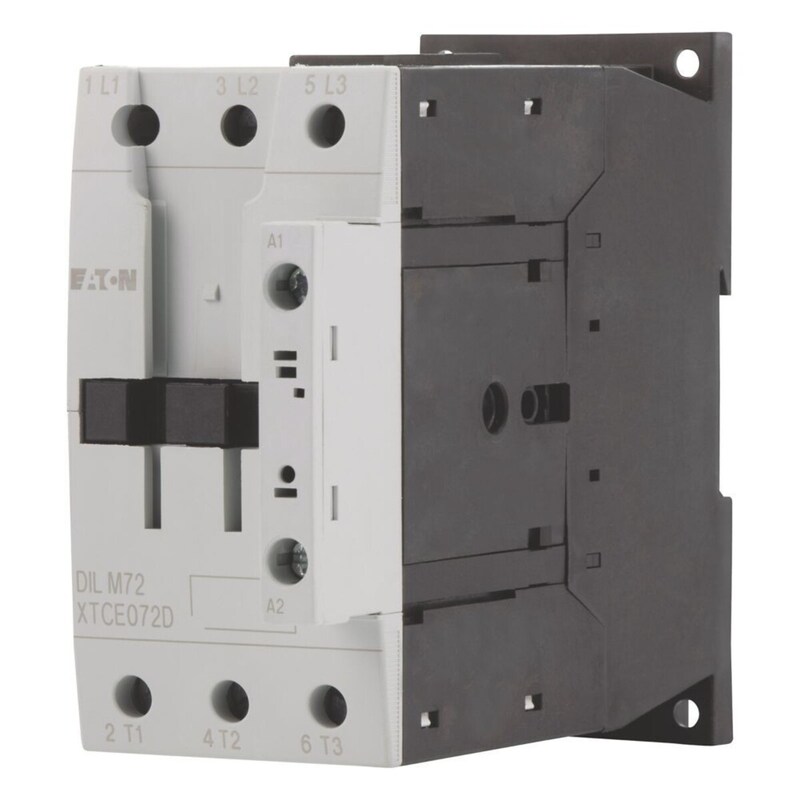

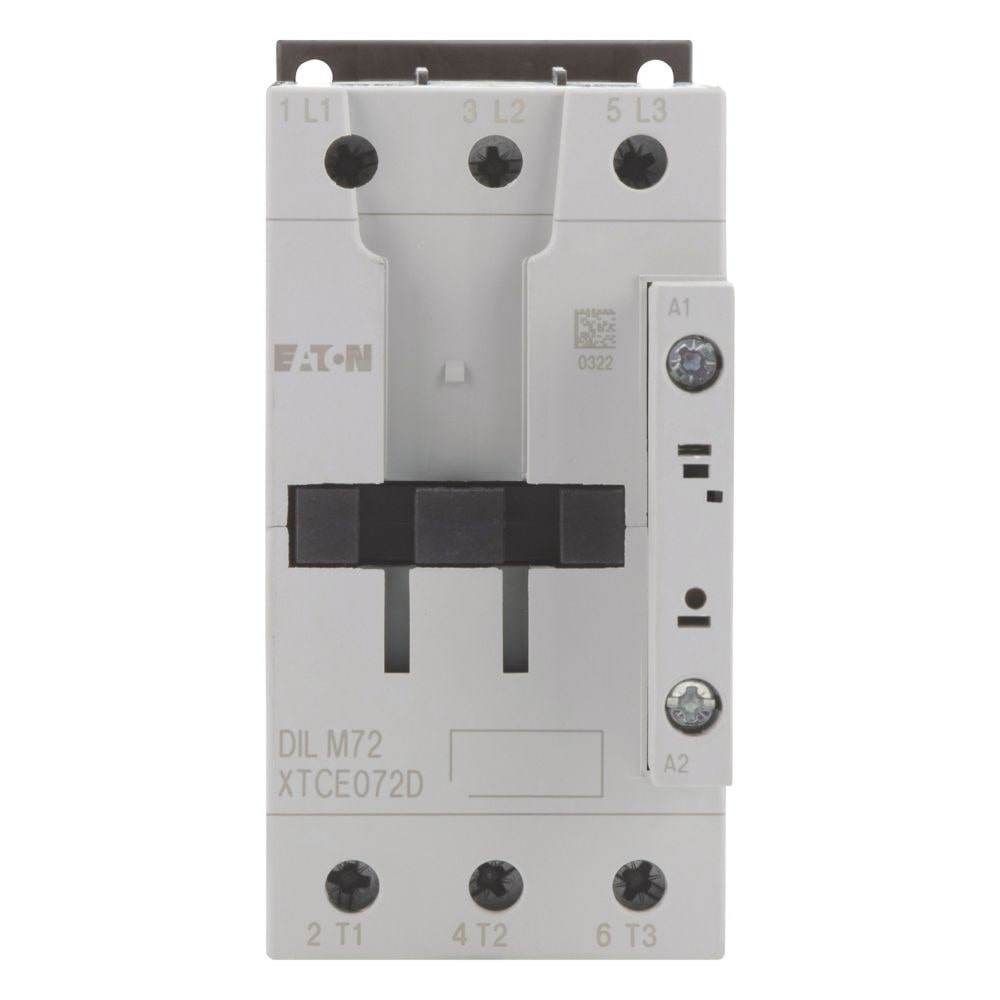

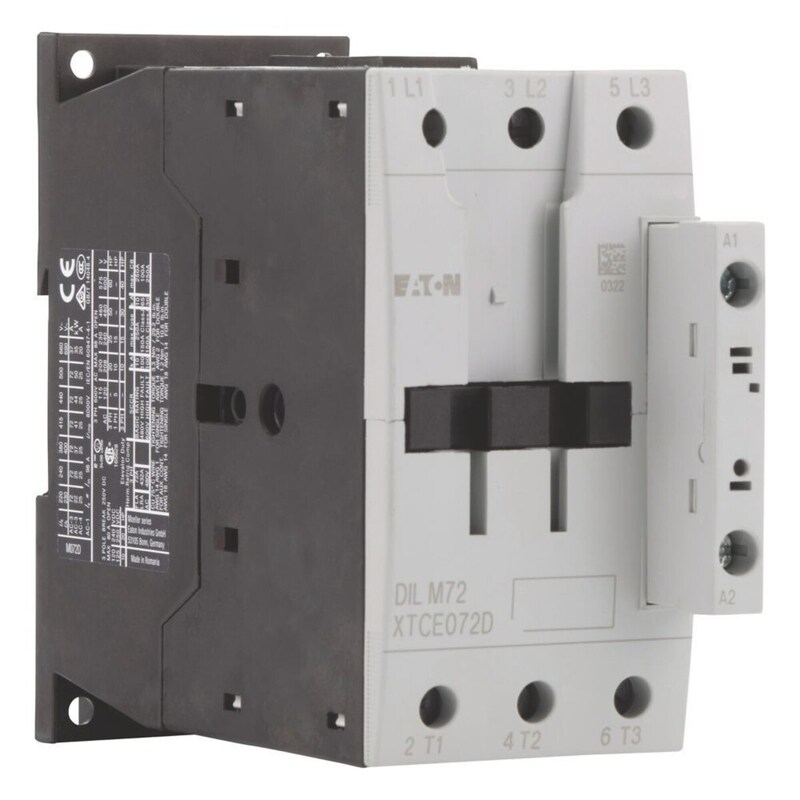

Eaton Leistungsschütz DILM72 #107670

Eaton Leistungsschütz DILM72 #107670

Hersteller:Eaton
Bezeichnung:Leistungsschütz 37kW400V,230V/240VAC
Typ:DILM72 #107670
Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:240 V
Bemessungssteuerspeisespannung Us bei DC:0 V
Spannungsart zur Betätigung:AC
Anzahl der Schließer als Hauptkontakte:3
Anschlussart Hauptstromkreis:Schraubanschluss
Betriebsspannung bei AC 50 Hz:230..690 V
Betriebsspannung bei AC 60 Hz:230..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:98 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:72 A
Bemessungsbetriebsleistung bei AC-3, 400 V:37 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:25 A
Bemessungsbetriebsleistung bei AC-4, 400 V:12 kW
Bemessungsbetriebsleistung NEMA:37 kW
Geeignet für Reiheneinbau:nein
Breite:55 mm
Höhe:115 mm
Tiefe:132,1 mm

Eaton Leistungsschütz DILM72 #107670: weitere Details

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 72 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 98 A, gekapselt: Ith = 72 A

Geliefert wird: Eaton (Moeller) Leistungsschütz 37kW400V,230V/240VAC DILM72 #107670, Verpackungseinheit: 1 Stk., EAN: 4015081073368
