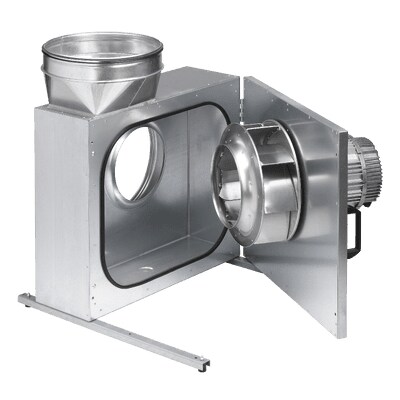

Helios MBD EC 315 A Megabox - EC-Motor 3-PH 50/60Hz regelbar DN 355 - 05851 - LB16393

Helios MBD EC 315 A Megabox - Effiziente Belüftung mit EC-Motor

Die Helios MBD EC 315 A Megabox trägt zur Verbesserung der Raumluftqualität bei und zeichnet sich durch Energieeffizienz aus. Sie ermöglicht einen leisen und leistungsstarken Betrieb.

Die Helios MBD EC 315 A Megabox ist ein geräuschgekapselter EC-Radial-Ventilator. Die Konstruktion mit ausschwenkbarer Motor-Laufradeinheit und außerhalb des Luftstroms platziertem Motor ermöglicht eine effiziente und flexible Belüftung. Der drehzahlsteuerbare 3-Phasen EC-Motor eignet sich für vielseitige Lüftungsanwendungen.

VORTEILE IM ÜBERBLICK

- Geringe Schallentwicklung: Die Geräuschkapselung und der außerhalb des Luftstroms liegende Motor minimieren die Schallentwicklung.
- Hohe Energieeffizienz: Der drehzahlsteuerbare EC-Außenläufermotor sorgt für hohe Wirkungsgrade und trägt zur Reduzierung von Betriebskosten bei.
- Leichte Wartung und Reinigung: Die voll ausschwenkbare Ventilatortür ermöglicht einfachen Zugang zur Inspektion und Reinigung.
- Robuste Konstruktion: Das doppelwandige, schallisolierte Gehäuse aus verzinktem Stahlblech gewährleistet Beständigkeit.
- Sicherer Betrieb: Integrierte Temperaturüberwachung und serienmäßiger Tropfschutz bieten zusätzliche Betriebssicherheit.
- Vibrationsarmer Lauf: Stabile Montageschienen mit Schwingungsdämpfern und dynamische Wuchtung unterstützen einen ruhigen Betrieb.
- Flexible Drehzahlsteuerung: Stufenlose Regelung via Potentiometer oder Universal-Regelsystem ermöglicht präzise Anpassung.

GEHÄUSEDESIGN

Das doppelwandige Gehäuse besteht aus verzinktem Stahlblech und ist mit 30 mm starken Mineralwoll-Dämmstoff-Platten schallisoliert. Dies unterstützt eine effektive Geräuschkapselung und trägt zur Reduzierung von Lärmemissionen bei.

EC-MOTOR

Die Megabox wird von einem energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor der Schutzart IP55 angetrieben. Der Motor verfügt über eine integrierte elektronische Temperaturüberwachung und passt seine Leistung bei Übertemperatur automatisch an. Dies fördert einen zuverlässigen Betrieb.

WARTUNG UND SICHERHEIT

Die voll ausschwenkbare Ventilatortür ermöglicht die Inspektion und Reinigung der Motor-Laufradeinheit, welche außerhalb des Luftstroms positioniert ist. Das Gerät ist serienmäßig mit Kondensatablauf und Tropfschutz ausgestattet, was die Betriebssicherheit erhöht und die Instandhaltung vereinfacht.

LAUFRAD UND MONTAGE

Das Radial-Laufrad mit rückwärts gekrümmten Aluminiumschaufeln ist direkt auf der Motorwelle aufgesetzt. Es trägt zu einem guten Wirkungsgrad und geringer Schallentwicklung bei. Ein vibrationsarmer Lauf wird durch dynamische Wuchtung (G 6.3 VDI 2060, DIN ISO 1940) und stabile Montageschienen mit vier Schwingungsdämpfern unterstützt.

TECHNISCHE SPEZIFIKATIONEN

- Volumenstrom bei 0 Pa: 3400 m³/h
- Fördermitteldichte: 1.2 kg/m³
- Fördermitteltemperatur: 120 °C
- Drehzahl: 2400 1/min
- Abgenommene Leistung: 0,72 kW (Energiesparend durch EC-Technologie)
- Gewicht: 44 kg
- Schalleistung: 70 dB(A)
- Schalldruck in 1m: 59 dB(A)
- Spannung: 400 Volt (Drehstrom (3-PH))
- Stromaufnahme: 1,3 Amp
- Frequenz: 50 Hz
- Isolierklasse: F
- Schutzart: IP 55 (Motor und Klemmenkasten)
- Rohranschlussstutzen: DN 355 (Saug- und druckseitig, mit Gummilippendichtung)

HERSTELLER UND QUALITÄT

Die Helios MBD EC 315 A Megabox wird von Helios Ventilatoren hergestellt. Das Produkt entspricht Qualitätsstandards, die sich in der dynamischen Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 sowie dem wartungs- und funkstörungsfreien, kugelgelagerten EC-Motor zeigen. Das Gerät ist auf Zuverlässigkeit und Langlebigkeit ausgelegt.

Die Helios MBD EC 315 A Megabox bietet hohe Effizienz, geringe Geräuschentwicklung und Zuverlässigkeit für Lüftungsanwendungen.
