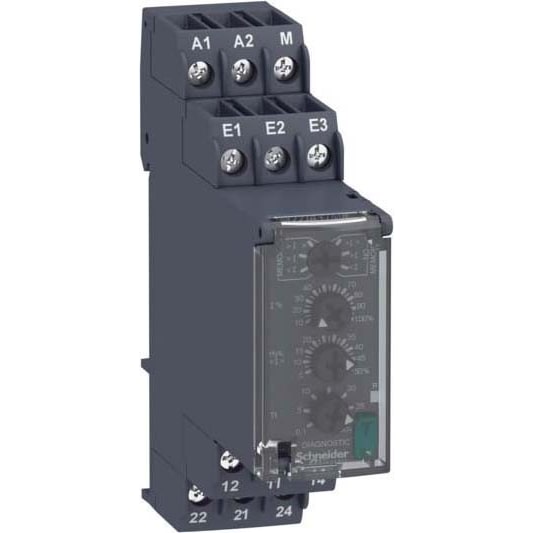

Schneider Electric Stromwächter RM22JA31MR

Schneider Electric Stromwächter RM22JA31MR

Hersteller:Schneider Electric
Bezeichnung:Stromwächter
Typ:RM22JA31MR
Ausführung des elektrischen Anschlusses:Schraubanschluss
Mit abnehmbaren Klemmen:nein
Spannungsart der Versorgungsspannung:AC/DC
Versorgungsspannung bei AC 50 Hz:24..240 V
Versorgungsspannung bei AC 60 Hz:24..240 V
Versorgungsspannung bei DC:24..240 V
Strommessbereich:0,004..1 A
1-Phasen-Unterstrom möglich:nein
3-Phasen-Unterstrom möglich:nein
1-Phasen-Überstrom möglich:ja
3-Phasen-Überstrom möglich:nein
1-Phasen-Fenster möglich:ja
3-Phasen-Fenster möglich:nein
Enthält Funktion Gleichspannung-Unterstrom:nein
Enthält Funktion Gleichspannung-Überstrom:ja
Funktion Gleichstrom-Fenster:ja
Min. einstellbare Ansprechverzögerungszeit:0 s
Max. zulässige Ansprechverzögerungszeit:0,29999999 s
Min. einstellbare Rückfallverzögerungszeit:0,1 s
Max. zulässige Rückfallverzögerungszeit:30 s
Externer Stromwandler:nein
Anzahl der Kontakte als Wechsler:2
Breite:22,5 mm
Höhe:90 mm
Tiefe:73 mm

Schneider Electric Stromwächter RM22JA31MR: weitere Details

Harmony Control. Dieses Stromüberwachungsrelais überwacht einen Leiter auf Über- oder Unterschreitung des eingestellten Grenzwertes (4-1000 mA). Dabei kann zwischen Überschreitung, Unterschreitung und Über- und Unterschreitung im Fenstermodus gewählt werden. Optional ist ein Fehlerspeicher wählbar, der bis zu einem Reset die Fehlermeldung hält. Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar sind. Die Arbeitsweise, der Grenzwert, die Schalthysterese und eine Abfallverzögerung sind einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Das Weitspannungsnetzteil (24-240 VAC/DC) ermöglicht einen universellen Einsatz. Zwei LEDs zeigt den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über Schraubklemmen.

Geliefert wird: Schneider Electric Stromwächter RM22JA31MR, Verpackungseinheit: 1 Stk., EAN: 3606480792298
