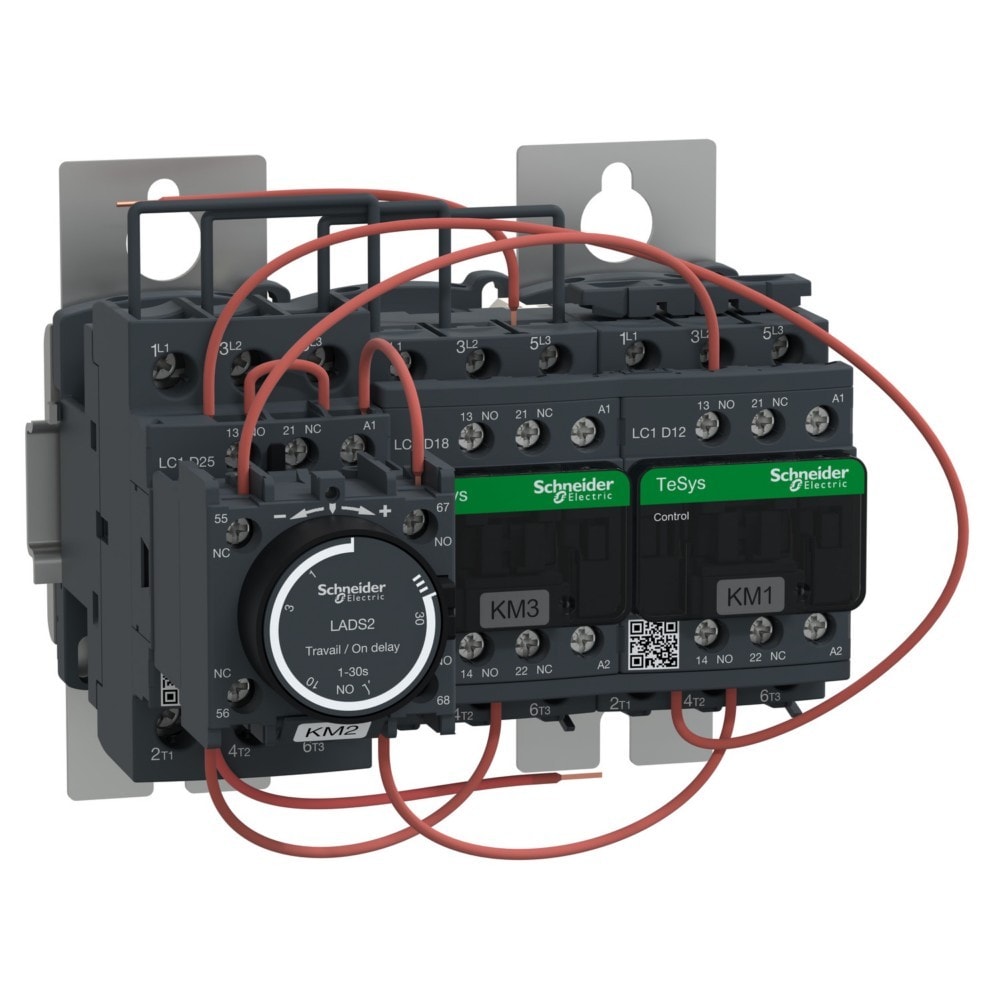

Schneider Electric Sterndreieck-Anlasser LC3D18AP7

Schneider Electric Sterndreieck-Anlasser LC3D18AP7

Hersteller:Schneider Electric
Bezeichnung:Sterndreieck-Anlasser 18,5kW 230V 50/60HZ
Typ:LC3D18AP7
Funktion:Stern-Dreieck-Schütz
Tragschienenmontage möglich:ja
Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:230 V
Spannungsart zur Betätigung:AC
Anzahl der Schließer als Hauptkontakte:3
Anschlussart Hauptstromkreis:Schraubanschluss
Spannungsart der Betriebsspannung:AC
Betriebsspannung bei AC 50 Hz:440 V
Betriebsspannung bei AC 60 Hz:440 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:32 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:18 A
Bemessungsbetriebsleistung bei AC-3, 400 V:18,5 kW
Bemessungsbetriebsleistung NEMA:7,46 kW
Anzahl der Hilfskontakte als Öffner:1
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis:Schraubanschluss
Schutzart (IP):IP20
Schutzart (NEMA):sonstige
Breite:144 mm
Höhe:124 mm
Tiefe:143 mm

Schneider Electric Sterndreieck-Anlasser LC3D18AP7: weitere Details

Vormontierter TeSys D-Stern-Dreieck-Starter für Motoranwendungen bis 18.5kW@400V. Anlasser zur Plattenmontage, offene Version, bestehend aus 3 Schützen mit 230 V 50/60 Hz AC-Spulen, 1Ö eingebautem Hilfskontakt an Stern und einem zeitverzögerten Hilfsschalterblock. Ausgestattet mit vorverdrahteten Stern-Dreieck-Stromanschlüssen und mechanischer Verriegelung. Die maximale Betriebsrate beträgt 30 Anläufe pro Stunde und die maximale Startzeit 30 Sekunden. Der Schutz wird dringend empfohlen, wenn ein thermisches Überlastrelais hinzugefügt wird (separat zu bestellen).

Geliefert wird: Schneider Electric Sterndreieck-Anlasser 18,5kW 230V 50/60HZ LC3D18AP7, Verpackungseinheit: 1 Stk., EAN: 3389110546125
