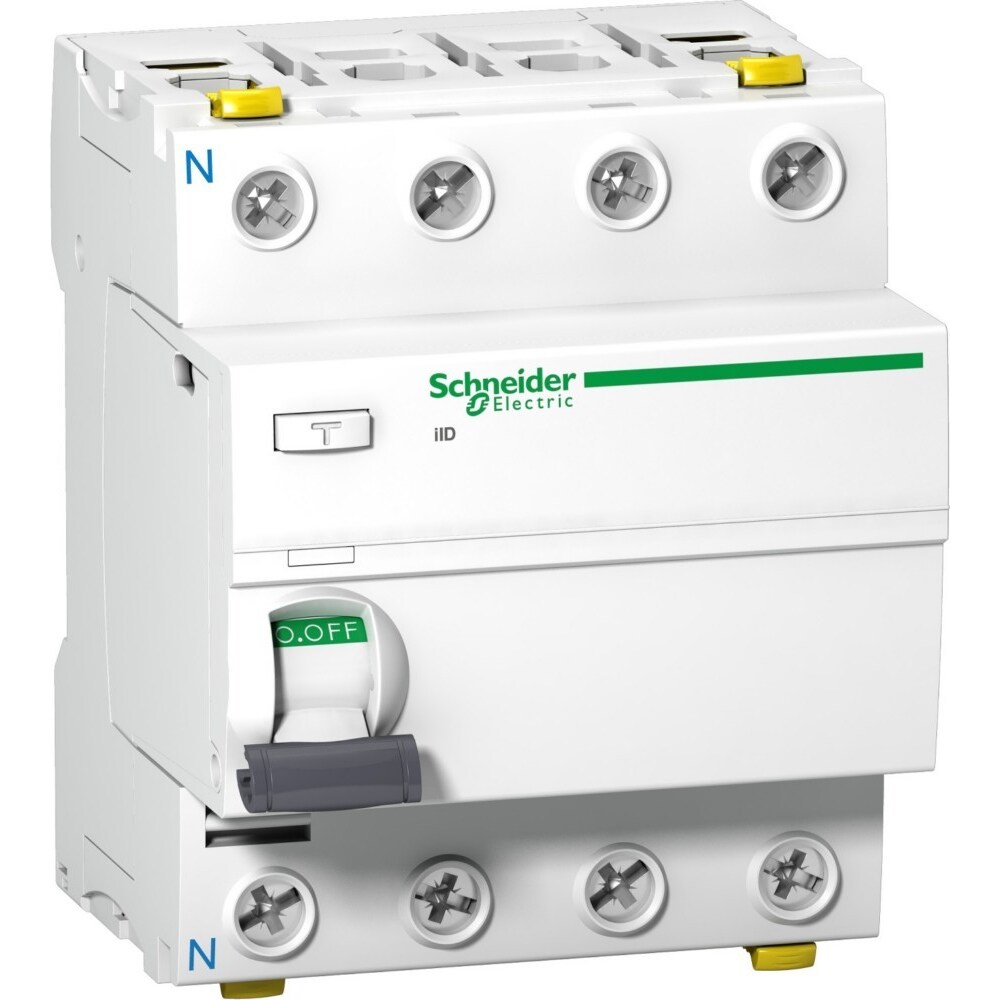

Schneider Electric FI-Schalter A9Z21491

Schneider Electric FI-Schalter A9Z21491

Hersteller:Schneider Electric
Bezeichnung:FI-Schalter 4P 100A 30mA Typ A
Typ:A9Z21491
Polzahl:4
Bemessungsspannung:400 V
Bemessungsstrom:100 A
Bemessungsfehlerstrom:0,03 A
Bemessungsisolationsspannung Ui:500 V
Bemessungsstoßspannungsfestigkeit Uimp:6 kV
Verlustleistung:7 W
Montageart:DIN-Schiene
Fehlerstrom-Typ:A
Selektiver-Typ:nein
Kurzzeitverzögerter Typ:nein
Kurzschlussfestigkeit (Icw):1,5 kA
Stoßstromfestigkeit:0,25 kA
Spannungsart:AC
Mit Verriegelungsvorrichtung:ja
Frequenz:50/60 Hz
Zusatzeinrichtungen möglich:ja
Schutzart (IP):IP20
Breite in Teilungseinheiten:4
Einbautiefe:44 mm
Umgebungstemperatur während des Betriebs:-25..60 °C
Verschmutzungsgrad:3
Anschließbarer Leiterquerschnitt mehrdrähtig:1..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig:1..35 mm²
Explosionsgeschützt:nein

Schneider Electric FI-Schalter A9Z21491: weitere Details

Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 4-polig, Nennstrom 100A, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (= 30mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (= 100mA, = 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Geliefert wird: Schneider Electric FI-Schalter 4P 100A 30mA Typ A A9Z21491, Verpackungseinheit: 1 Stk., EAN: 3606480443350
