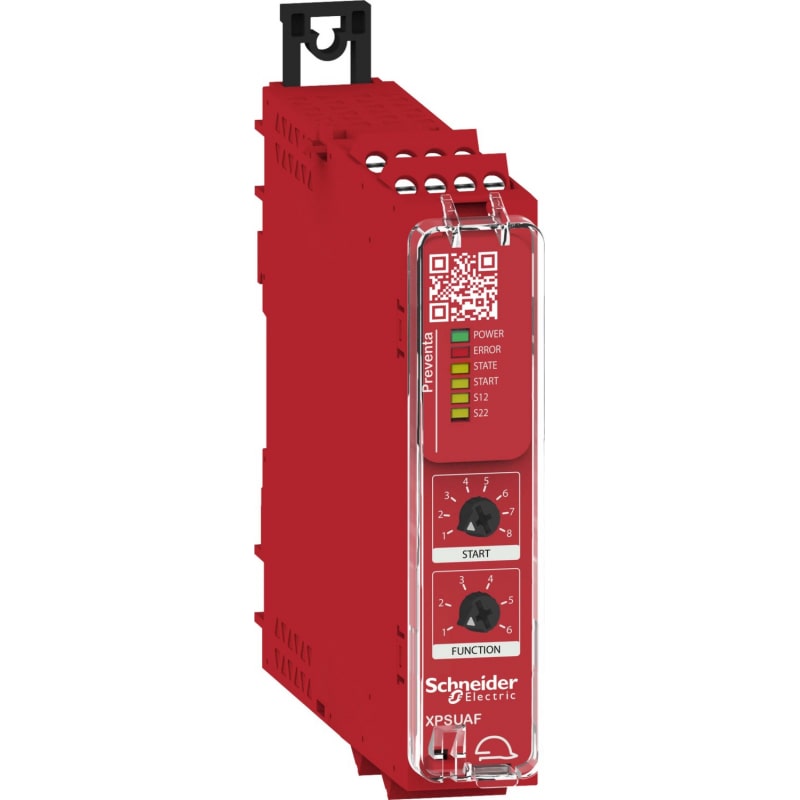

Schneider Electric Sicherheitsrelais XPSUAF13AP

Schneider Electric Sicherheitsrelais XPSUAF13AP
Hersteller: Schneider ElectricBezeichnung: Sicherheitsrelais 3S 1T 24V SKTyp: XPSUAF13APAusführung: GrundgerätGeeignet zur Überwachung von Positionsschaltern: jaGeeignet zur Überwachung von NOT-AUS-Kreisen: jaGeeignet zur Überwachung von Ventilen: neinGeeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: jaGeeignet zur Überwachung von taktilen Sensoren: neinGeeignet zur Überwachung von Magnetschaltern: jaGeeignet zur Überwachung von Näherungsschaltern: jaAusführung des elektrischen Anschlusses: SchraubanschlussTragschienenmontage möglich: jaBemessungssteuerspeisespannung Us bei AC 50 Hz: 24 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 24 VBemessungssteuerspeisespannung Us bei DC: 24 VSpannungsart zur Betätigung: AC/DCMit abnehmbaren Klemmen: jaAuswertung der Eingänge: zweikanaligMit Starteingang: jaMit Mutingfunktion: neinMit Rückführkreis: jaRückfallverzögerung: 0 sAnzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet: 3Sicherheitstyp nach IEC 61496-1: 4Stoppkategorie nach IEC 60204: 0Performance Level nach EN ISO 13849-1: Level eSIL nach IEC 61508: 3Mit Zulassung für BG BIA: neinMit Zulassung nach UL: jaBreite: 22,5 mmHöhe: 100 mmTiefe: 120 mmMit TÜV-Zulassung: ja

Schneider Electric Sicherheitsrelais XPSUAF13AP: weitere Details

Sicherheitsrelais Harmony XPS Universal. Multifunktionales Sicherheitsrelais für vielfältige Sicherheitsanwendungen dank wählbarer Sicherheitsfunktion und Startoption per frontseitigem Drehschalter, sowie qualifizierter Diagnosekommunikation zur SPS. Aus 6 Sicherheitsfunktionen läßt sich die benötigte Funktion einfach einstellen. An den Eingängen können mechanische Kontakte von Not-Aus/Halt-Tastern, Positions- oder Magnetschaltern, sowie elektronische PNP-Sensoren, Lichtvorhänge oder RFID-Sicherheitsschalter mit OSSD-Ausgängen angeschlossen werden. Es stehen 2 Eingangskanäle für eine Sicherheitsfunktion in zweikanaliger (redundanter) Ausführung zur Verfügung. Für die Startfunktion stehen der automatische, manuelle oder überwachte Start, sowie optionaler Anlauftest zur Verfügung. Dieses Sicherheitsschaltgerät verfügt als Ausgang über 3 sichere Relais-Schließerkontakte und 1 Diagnosemeldung. Mit Hilfe der qualifizierten Diagnose werden über 40 Zustände und Fehler erkannt und mittels eines Telegramms per Direktverdrahtung an einen Standardeingang einer SPS übertragen. Dank eines Funktionsbausteines für gängige Steuerungssysteme lassen sich die Meldungen auswerten, der Bediener eindeutig informieren und Fehler am Display angezeigen, um Stillstandszeiten zu reduzieren und Wartungen rechtzeitig zu Planen. Die Versorgungsspannung beträgt 24 VAC/DC und die Anschlüsse erfolgen über abziehbare Schraubklemmen. Anwendung bis zum Sicherheitsniveau PL e in Kat 4 oder SIL3 lassen sich realisieren. Soll die Anzahl der Ausgänge erhöht werden, kann die Erweiterung XPSUE einfach seitlich über einen integrierten Steckverbinder angeschlossen und auf die Querverdrahtung verzichtet werden. Zur Montage läßt sich der Sicherheitsbaustein auf die Hutschiene aufrasten oder auf Platten per Schrauben befestigen. Zum Schutz der Einstellungen unter der transparten Abdeckung ist ein eindeutig nummeriertes Verriegelungsband beigefügt.

Geliefert wird: Schneider Electric Sicherheitsrelais 3S 1T 24V SK XPSUAF13AP, Verpackungseinheit: 1 Stück, EAN: 3606489601614
